Тест 5.2. Стаціонарне поширення тепла в пластині (перетин кільце) за граничних умов першого роду (задана температура)

Ціль:

Визначення стаціонарного температурного поля у пластині з кільцевим перерізом при заданих граничних умовах першого роду.

Література:

Société Française des Mécaniciens, Commission Validation des progiciels de calcul de Structures, groupe de travail Thermique (2D et 3D) et thermoélasticité, Paris, 1989.

Формулювання задачі:

Визначити радіальний розподіл температур у тілі пластини, а також значення температур у характерних точках (вузлах) по радіусу.

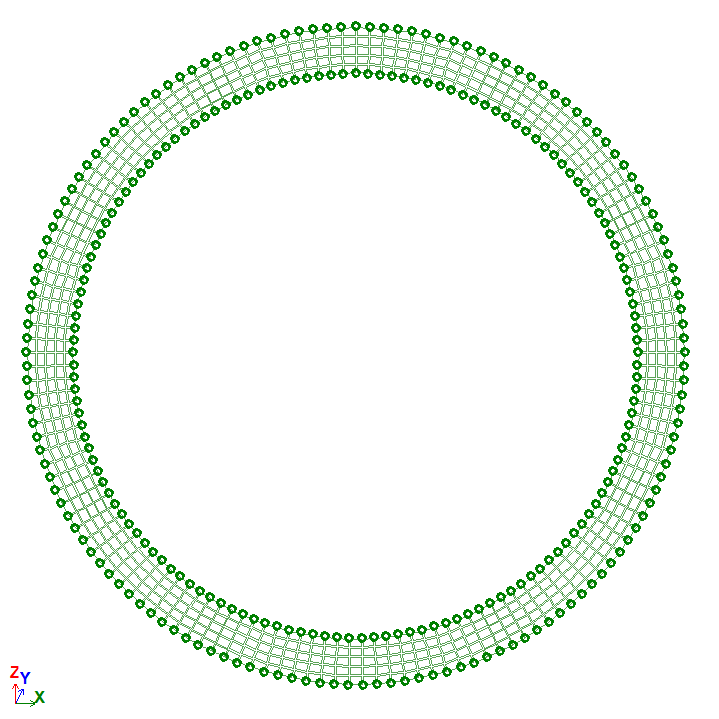

Опис розрахункової схеми:

Розрахункова модель являє собою пластину перерізу порожнистого циліндра у формі кільця, із ізотропного матеріалу з коефіцієнтом теплопровідності.
До граней окружності циліндра на внутрішньому та зовнішньому радіусі прикладені граничні умови першого роду та тепловий потік по внутрішньому контуру.

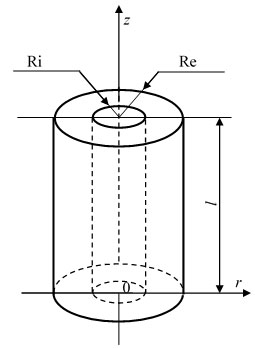

Геометрія:

Внутрішній радіус R_i = 0,3 м;
Зовнішній радіус R_e = 0,35 м;
Довжина циліндра l = 1 м.

Характеристика матеріалу:

Коефіцієнт теплопровідності λ = 1 Вт/м°C.

Граничні умови:

По внутрішньому радіусу:
Задана температура Т_i = 100 °С.

По зовнішньому радіусу:
Задана температура Т_e = 20 °С.

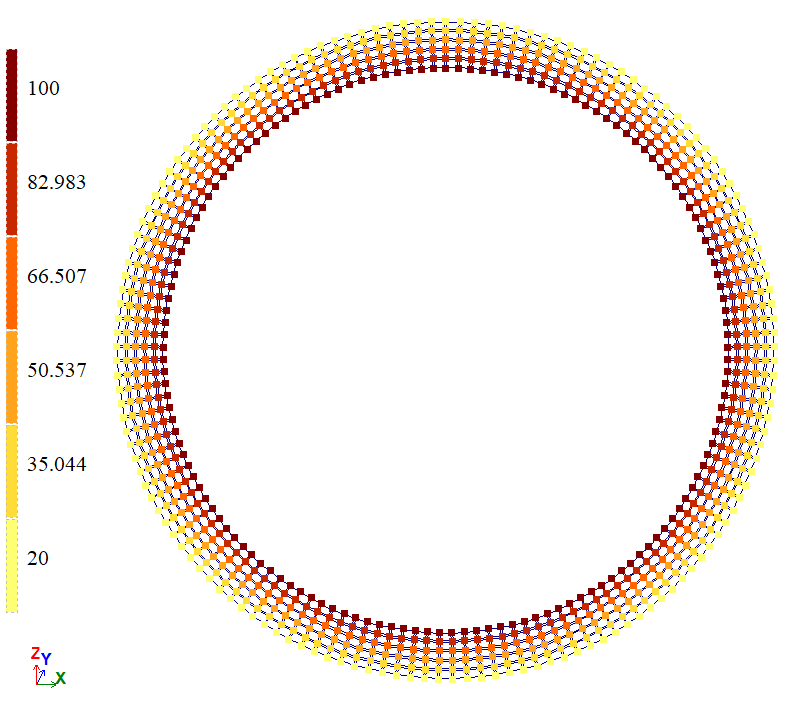

Результати розрахунку:

Аналітичне рішення:

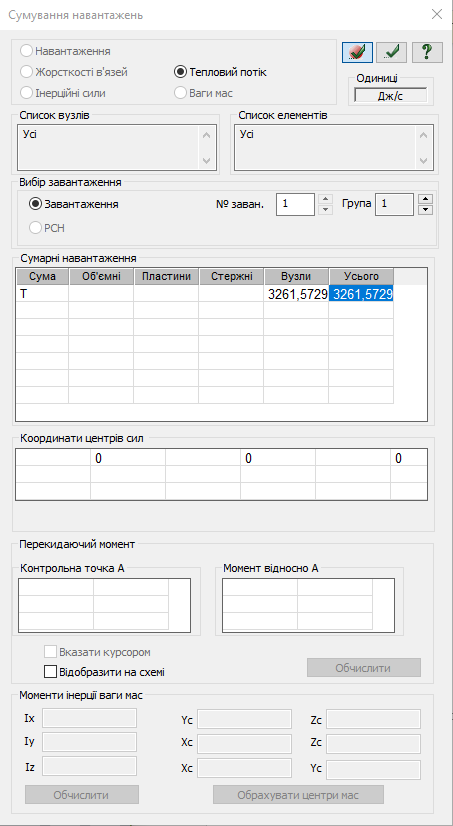

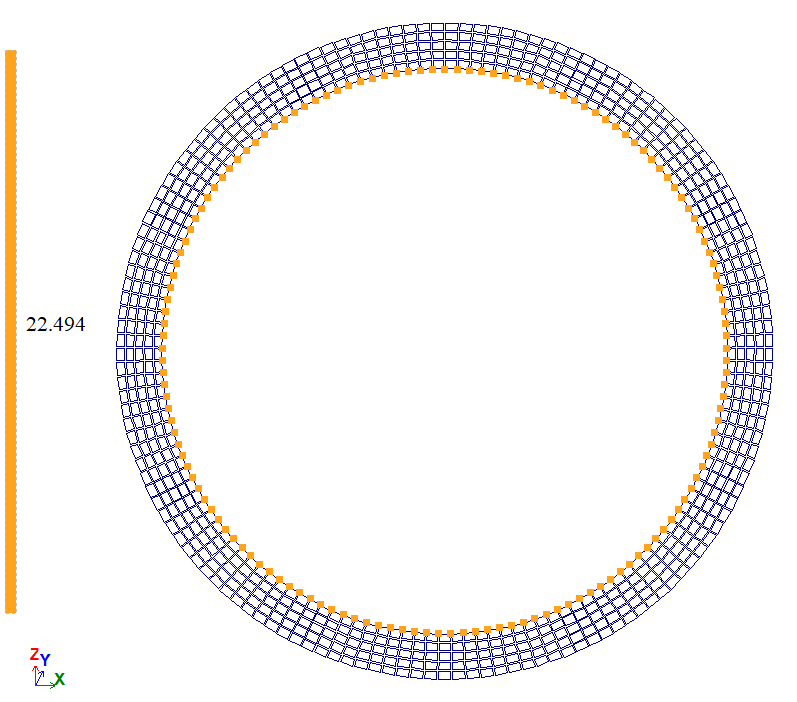

φ = Φ/S

де Φ - тепловий потік, (1Вт = 1 Дж/c);
φ – щільність теплового потоку, (Вт/м² = 1 Дж/(c*м² )).

Порівняння результатів розрахунку:
