Ціль:

Дослідити поведінку балки при дії зосередженого навантаження P, перед утворенням пластичного шарніра та під час його утворення.

Формулювання задачі:

Визначити максимальний прогин δ, реакцію на лівому кінці RA та момент на правому кінці Mc перед утворенням пластичного шарніра.

Опис розрахункової схеми:

Балка симетричного поперечного перерізу з жорсткістю на згин EIy і висотою h, повністю закріплена в точці C, спирається на опору в точці A, піддається зосередженому навантаженню P в точці B.
Навантаження P трохи менше, ніж теоретичне критичне навантаження. PL викликає пружну деформацію, а навантаження, яке трохи перевищує PL, спричиняє пластичну деформацію.

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

Початкова геометрія СЕ моделі, варіант 1

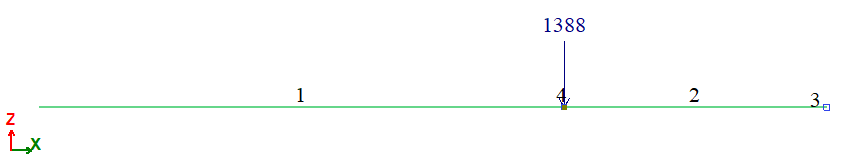

Початкова геометрія СЕ моделі, варіант 2

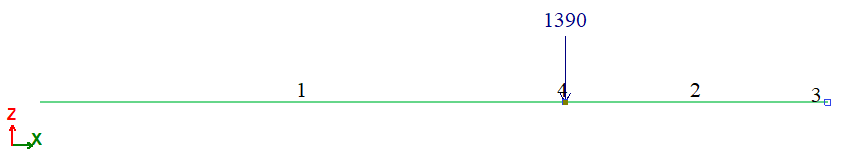

Початкова геометрія СЕ моделі, варіант 3

Варіант 1

Варіант 2

Варіант 3


Початкова геометрія СЕ моделі

Аналітичне рішення:

S. H. Crandall, N. C. Dahl, An Introduction to the Mechanics of Solids, McGraw-Hill Book Co., Inc., New York, NY, 1959, pg. 389, ex. 8.9.

Чисельне рішення:

Ansys Mechanical APDL Verification Manual. 2025.

Геометрія:

Довжина балки: a = 50 дюймів = 1,27 м;
Параметри поперечного перерізу: Iy = 20 дюймів4; h/2 = 3,93597 дюйм.

Характеристика матеріалу:

Модуль пружності: E = 30 * 106 фунт/дюйм2 = 206,842 * 106 кН/м2;
Коефіцієнт Пуассона v = 0,3.

Діаграма роботи матеріалу нелінійного шарніра:
Закон нелінійного деформування 34 – кусочно-лінійний закон деформування.

Момент: ML = -27777,77 фунт * дюйм;
Поворот: ky = 1 * 1012 фунт/дюйм.

Графік нелінійної роботи матеріалу

Графік нелінійної роботи матеріалу

Граничні умови:

В’язі за напрямками ступенів вільності:
У точці А: Y = Z = UX = UZ = 0;
У точці С: X = Y = Z = UX = UZ = 0.

Навантаження:

Варіант 1: P1 = 1000 фунтів = 4,4482 кН;
Варіант 2: P2 = 1388 фунтів = 6,17766 кН;
Варіант 3: P3 = 1390 фунтів = 6,183 кН.

Результати розрахунку:

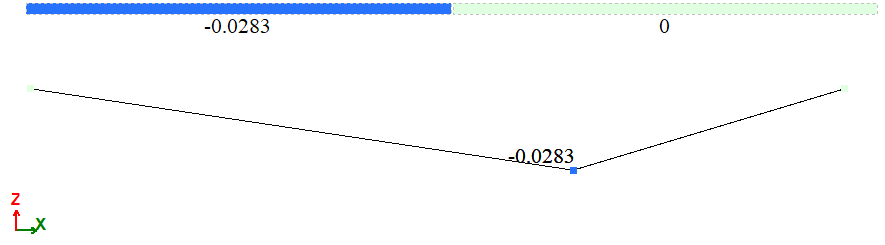

Мозаїка переміщень по Z, дюйм, варіант 1

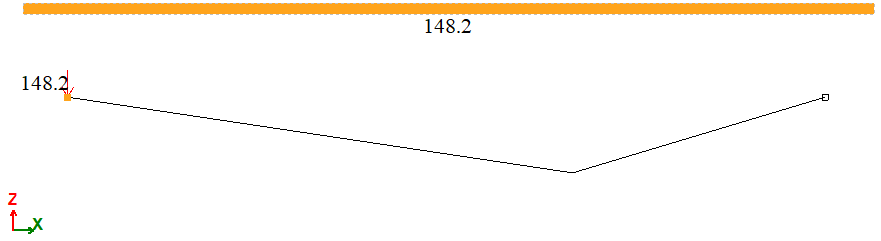

Мозаїка сили вздовж осі Z, фунт, варіант 1

Мозаїка зусилля в шарнірі Ruy, дюйм-фунт, варіант 1

Мозаїка переміщень по Z, дюйм

Мозаїка сили вздовж осі Z, фунт

Мозаїка зусилля в шарнірі Ruy, дюйм-фунт


Результати лінійної роботи, варіант 1

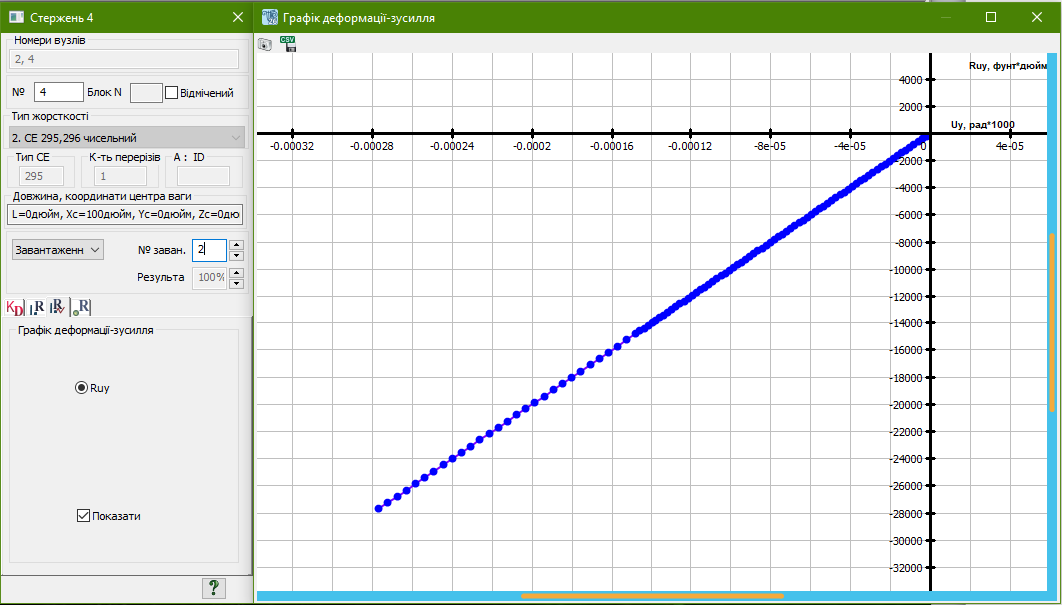

Графік поворот-момент Ruy шарнір в точці В, варіант 2

Графік поворот-момент Ruy шарнір в точці С, варіант 2

Шарнір в точці В

Шарнір в точці С


Графік поворот-момент Ruy шарнірів, варіант 2

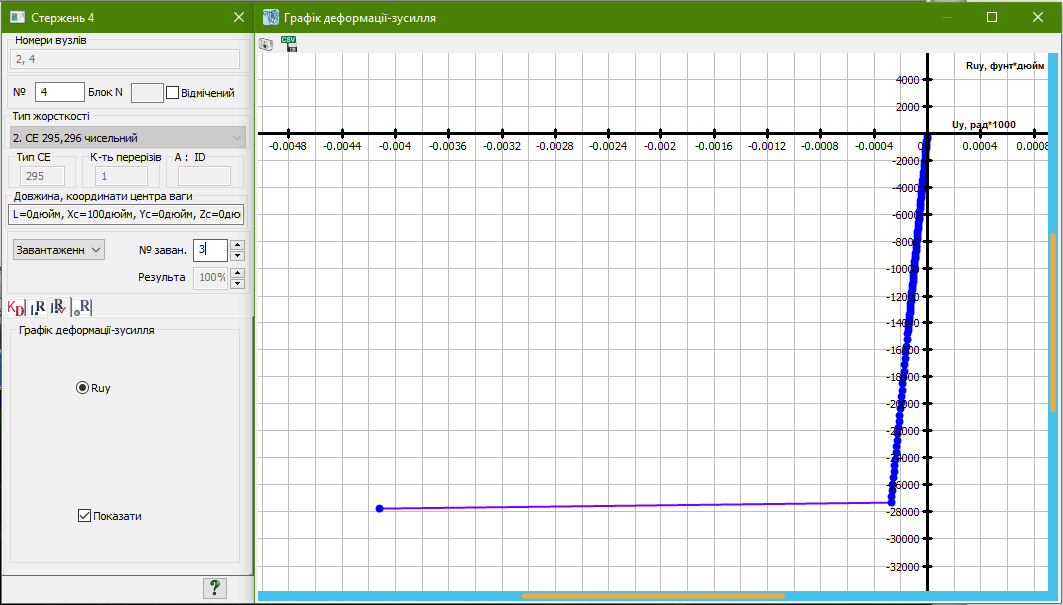

Графік поворот-момент Ruy шарнір в точці В, варіант 3

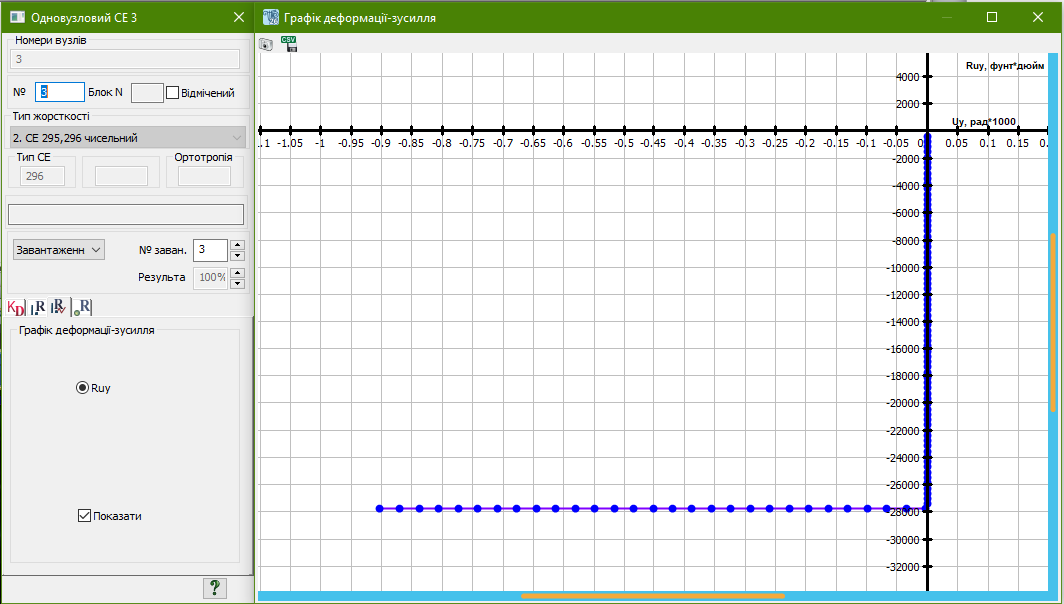

Графік поворот-момент Ruy шарнір в точці С, варіант 3

Шарнір в точці В

Шарнір в точці С


Графік поворот-момент Ruy шарнірів, варіант 3

Порівняння результатів розрахунку:

Таблиця 1. Порівняння результати розрахунку отриманих за допомогою LIRA-FEM та аналітичного розв’язання

Параметри Аналітичне рішення Результати розрахунку (LIRA-FEM) Похибка, %
Вар. 1 Переміщення по Z, дюйм -0,02829 -0,0283 0,0353
Реакція RА, фунт 148,15 148,2 0,0337
Момент Mс, дюйм-фунт 27778 27776 0,0072
Вар. 2 Шарнір @ B 1 Пружна 1 Пружна +
Шарнір @ C 2 Пластична 2 Пластична +
Вар. 3 Шарнір @ B -2 Пластична -2 Пластична +
Шарнір @ C 2 Пластична 2 Пластична +

Таблиця 2. Порівняння результати розрахунку отриманих за допомогою LIRA-FEM та ANSYS

Параметри Результати розрахунку (ANSYS) Результати розрахунку (LIRA-FEM) Похибка, %
Вар. 1 Переміщення по Z, дюйм -0,02855 -0,0283 0,8757
Реакція RА, фунт 148,25 148,2 0,0337
Момент Mс, дюйм-фунт 27762,817 27776 0,0475
Вар. 2 Шарнір @ B 1 Пружна 1 Пружна +
Шарнір @ C 2 Ковзаючий (Ідеальний шарнір, М = 0) 2 Пластична (Обертання росте, M = conct) -
Вар. 3 Шарнір @ B -2 Ковзаючий -2 Пластична -
Шарнір @ C 2 Ковзаючий 2 Пластична -

Завантажити приклад
