Ціль:

Дослідити поведінку балки при навантаженні:
Варіант 1: q1, коли утворюється пластичний шарнір в опорі;
Варіант 2: q2, коли пластичний шарнір утворюється у середині прольоту;
Варіант 3: q3, коли настає виражена пластична плинність.

Формулювання задачі:

Визначити прогини в прольоті fi, згинальні моменти в прольоті MАi і згинальні моменти на опорі MBi від навантажень qi.

Опис розрахункової схеми:

Двотаврова балка довжиною l із защемленими кінцями рівномірно навантажена q.

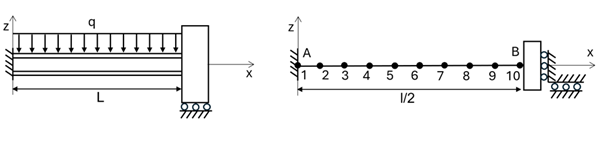

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

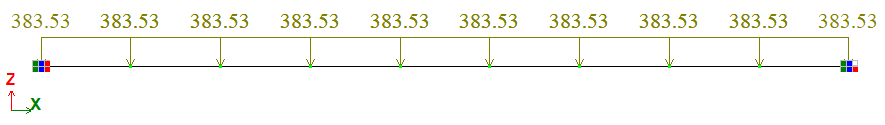

Початкова геометрія СЕ моделі, варіант 1

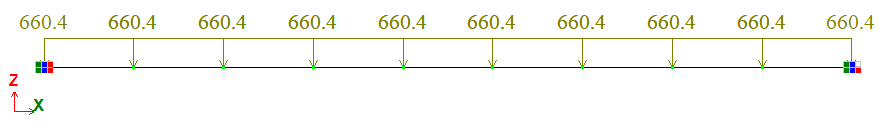

Початкова геометрія СЕ моделі, варіант 2

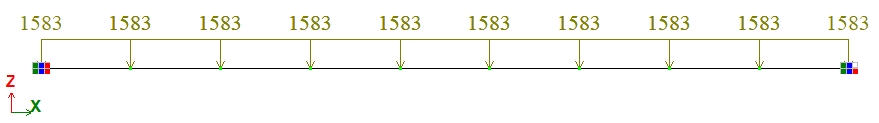

Початкова геометрія СЕ моделі, варіант 3

Варіант 1

Варіант 2

Варіант 3


Початкова геометрія СЕ моделі

Аналітичне рішення:

N. J. Hoff, The Analysis of Structures, John Wiley and Sons, Inc., New York, NY, 1956, pg. 388, article 4.5.

Чисельне рішення:

Ansys Mechanical APDL Verification Manual. 2025.

Геометрія:

Довожина стержня: L/2 = 144/2 = 72 дюйми = 1,8288 м

Параметри поперечного перерізу двотавра:
Висота перерізу: h = 10,6 дюймів = 0,26924 м;
Ширина полиць: b = 19,8 дюймів = 0,50292 м;
Товщина стінки: tw = 0,001 дюйм = 2,54 *10-5 м;
Товщина полиць: tf = 0,504 дюйми = 0,0128016 м.

Характеристика матеріалу:

Діаграма роботи матеріалу:
Закон нелінійного деформування 14 – кусочно-лінійний закон деформування

Модуль пружності: E = 29 * 106 фунт/дюйм2 = 199,95 * 106 кН/м2;
Дотичний модуль пружності після настання пластики: EТ = 5,8 * 106 = 39,99 * 106 кН/м2;
Границя плинності: σТ = 38000 фунт/дюйм2 = 262000 кН/м2.

Графік нелінійної роботи матеріалу

Графік нелінійної роботи матеріалу

Граничні умови:

Жорстке закріплення балки у точці А.
Граничні умови симетрії у точці В (дозволені переміщення по осі Z).

Навантаження:

Варіант 1: q1 = 2190 фунт/дюйм = 383,5 кН/м;
Варіант 2: q2 = 3771 фунт/дюйм = 660,4 кН/м;
Варіант 3: q3 = 9039 фунт/дюйм = 1583 кН/м.

Результати розрахунку:

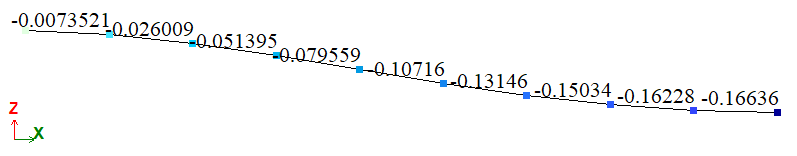

Деформована схема мозайки переміщень по Z (f), дюйм, варіант 1

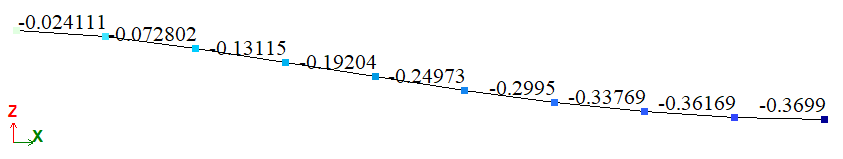

Деформована схема мозайки переміщень по Z (f), дюйм, варіант 2

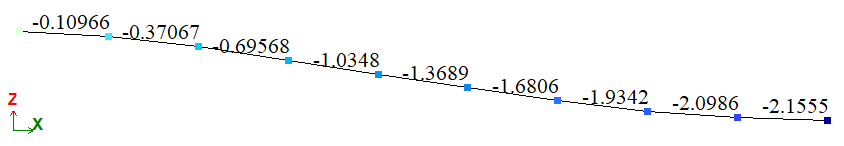

Деформована схема мозайки переміщень по Z (f), дюйм, варіант 3

Варіант 1

Варіант 2

Варіант 3


Деформована схема мозайки переміщень по Z (f), дюйм

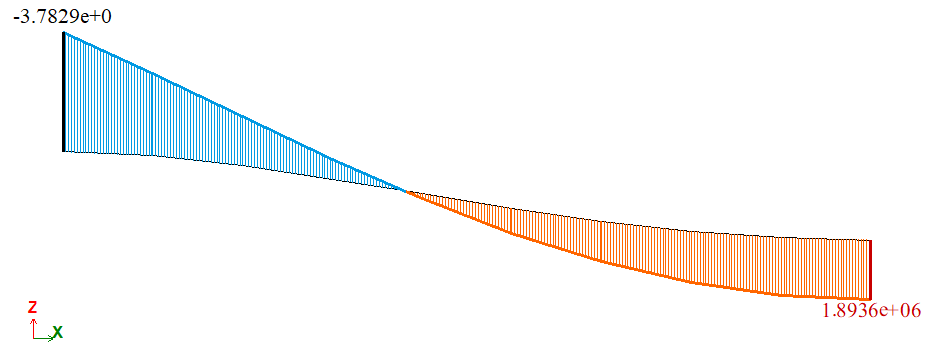

Епюра згинальних моментів My, фунт*дюйм, варіант 1

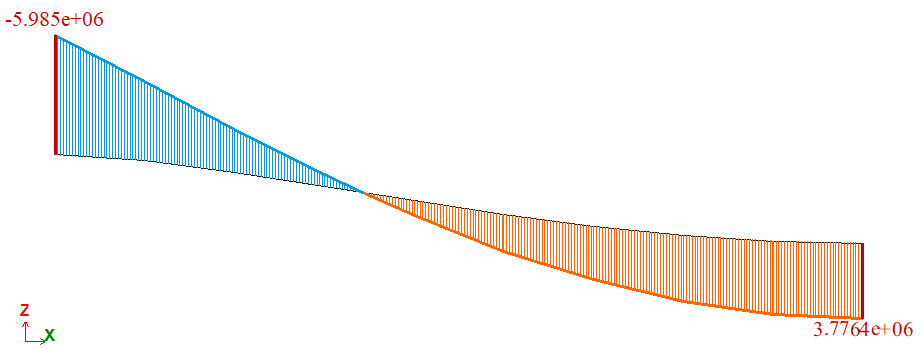

Епюра згинальних моментів My, фунт*дюйм, варіант 2

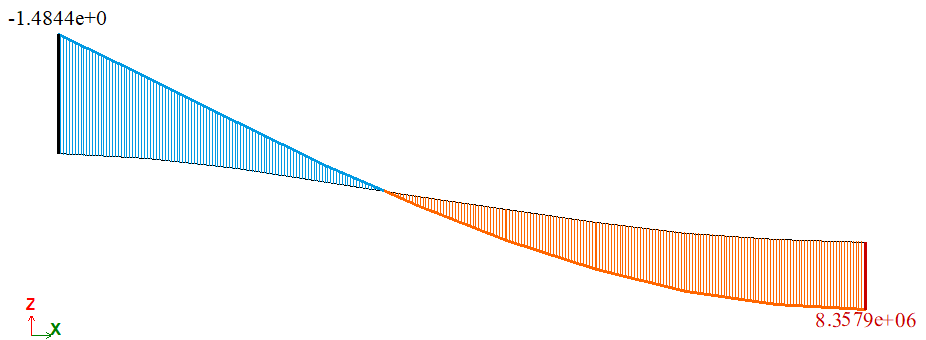

Епюра згинальних моментів My, фунт*дюйм, варіант 3

Варіант 1

Варіант 2

Варіант 3


Епюра згинальних моментів My, фунт*дюйм

Порівняння результатів розрахунку:

Таблиця 1. Порівняння результати розрахунку отриманих за допомогою LIRA-FEM та аналітичного розв’язання

Параметри Аналітичне рішення Результати розрахунку (LIRA-FEM) Похибка, %
f, дюйм Вар. 1 -0,16 -0,1664 3,8462
Вар. 2 -0,354 -0,3699 4,2985
Вар. 3 -2,08 -2,1555 3,5027
MА, фунт*дюйм Вар. 1 -3,784 * 106 -3,783 * 106 0,0264
Вар. 2 -6,01 * 106 -5,985 * 106 0,416
Вар. 3 -1,5 * 107 -1,484 * 107 1,0667
MB, фунт*дюйм Вар. 1 1,892 * 106 1,894 * 106 0,1056
Вар. 2 3,76 * 106 1,894 * 106 0,4237
Вар. 3 8,36 * 106 8,358 * 106 0,0239

Таблиця 2. Порівняння результати розрахунку отриманих за допомогою LIRA-FEM та ANSYS

Параметри Результати розрахунку (ANSYS) Результати розрахунку (LIRA-FEM) Похибка, %
f, дюйм Вар. 1 -0,166 -0,1664 0,2404
Вар. 2 -0,368 -0,3699 0,5137
Вар. 3 -2,16 -2,1555 0,2083
MА, фунт*дюйм Вар. 1 -3,784 * 106 -3,783 * 106 0,0264
Вар. 2 -6,01 * 106 -5,985 * 106 0,416
Вар. 3 -1,5 * 107 -1,484 * 107 1,0667
MB, фунт*дюйм Вар. 1 1,892 * 106 1,894 * 106 0,1056
Вар. 2 3,76 * 106 1,894 * 106 0,4237
Вар. 3 8,36 * 106 8,358 * 106 0,0239

Завантажити приклад
