Визначення напружено деформованого стану консольного кругового стержня постійного поперечного перерізу під дією зосередженої сили з його площини на вільному кінці.
S. Timoshenko, Strength of materials, Part 1: Elementary theory and problem, 3ed, 1955; RJ Roark, Formulas for stress and strain, 4ed, New York, McGraw-Hill, 1965.
Визначити переміщення Y вільного кінця стержня (точка B), а також крутний Mx і згинальний з площини Mz моменти для поперечного перерізу, що відповідає центральному куту θ від защемленого кінця .

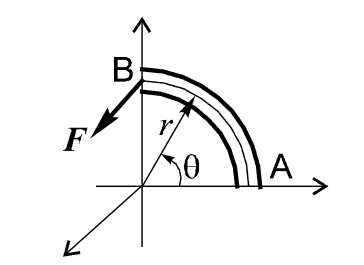

Консольний круговий стержень постійного поперечного перерізу навантажується на вільному кінці зосередженою силою F, що діє з його площини.
Радіус дуги поздовжньої осі консольного кругового стержня: r = 1,0 м;
Центральний кут довжини дуги поздовжньої осі консольного кругового стержня: θ = 90º;
Зовнішній діаметр кільцевого поперечного перерізу стержня: de = 0,020 м;
Внутрішній діаметр кільцевого поперечного перерізу стержня: dі = 0,016 м.
Модуль пружності стержнів системи: Е = 2,0 * 1011 Па
Вертикальна зосереджена сила: F = 100 Н

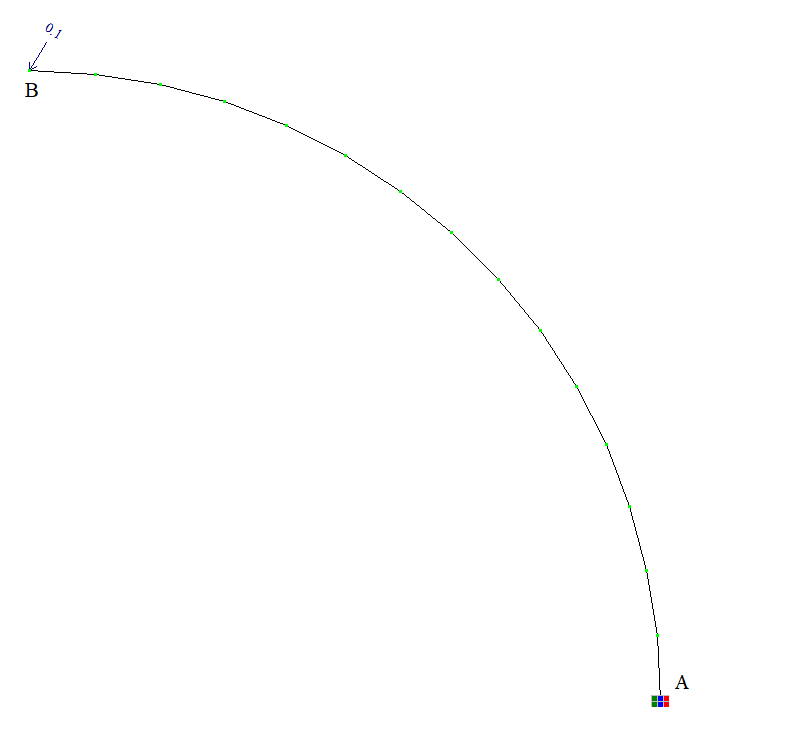

Розрахункова схема – система загального виду, 15 стержневих елементів типу 10.
Забезпечення граничних умов досягається: за рахунок накладання в'язей за напрямками ступенів вільності X, Y, Z, uX, uY, uZ (точка A).
Кількість вузлів у розрахунковій схемі – 16.
|

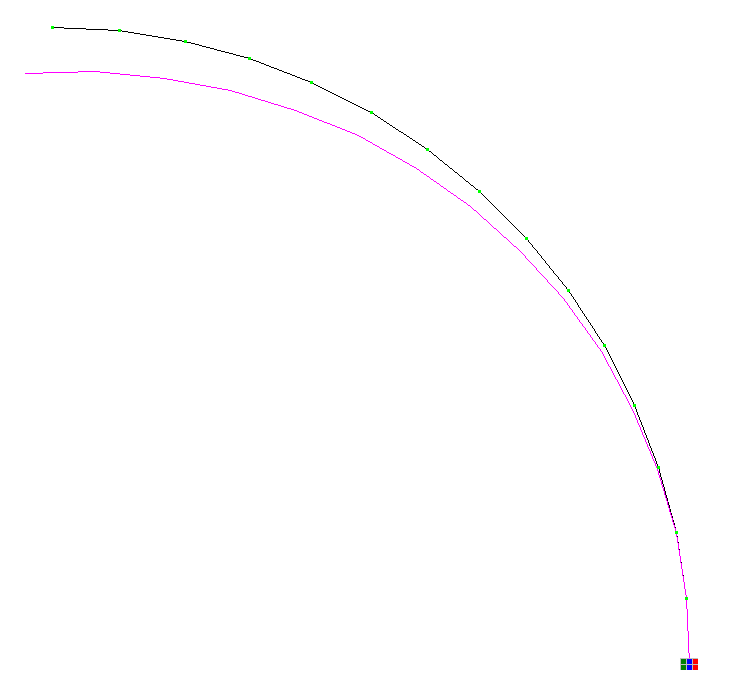

Розрахункова та деформована схеми
|

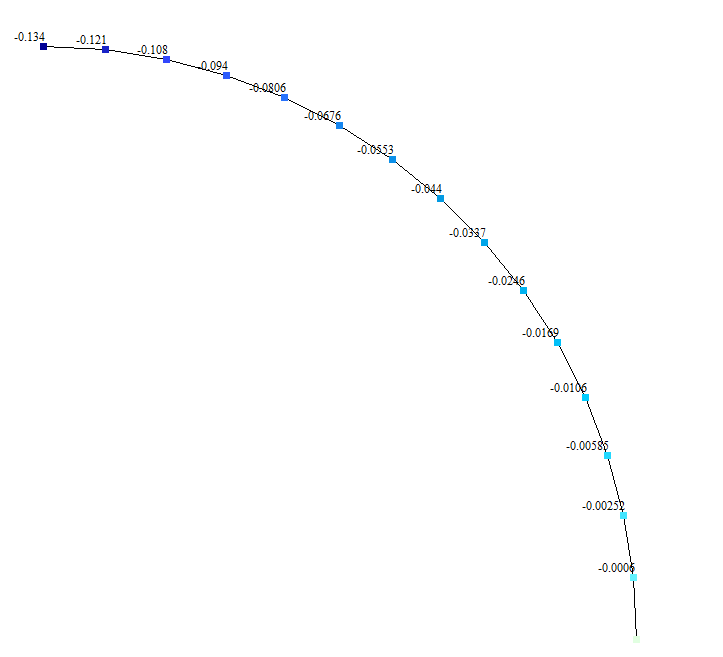

Значення переміщень з площини стержня Y (м)
|
|

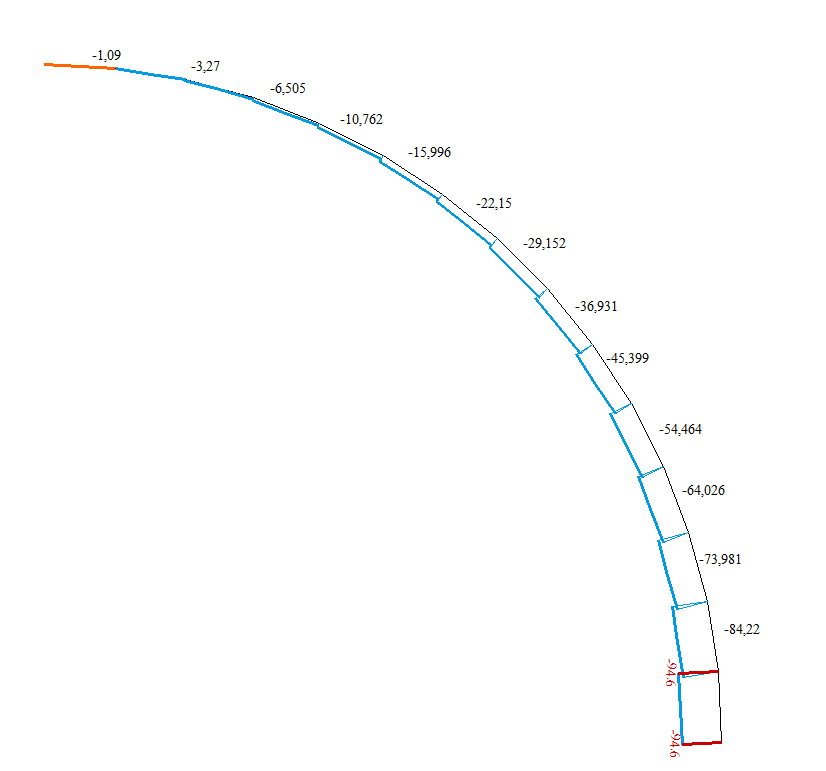

Епюра крутних моментів Mx, (Н*м)
|

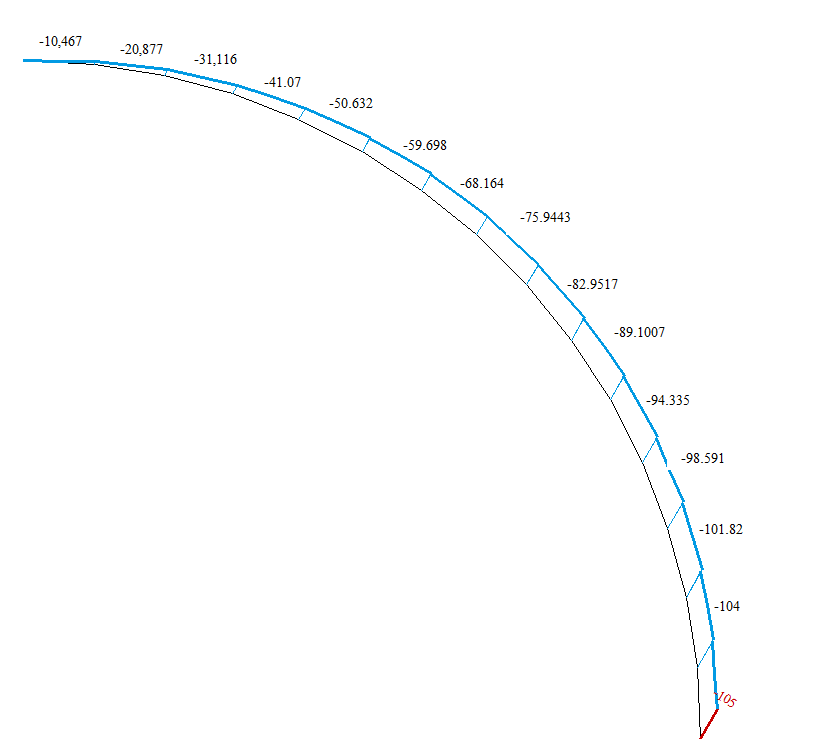

Епюра згинальних моментів із площини стержня Mz, (Н*м)
|
| Параметри | Аналітичне рішення | LIRA-FEM | Похибка, % |
| Переміщення з площини стержня Y, м | -0,134 | -0,134 | 0 |
| Крутний момент Mx, Н*м | -74,118 | -73,981 | 0,18 |
| Згинальний момент із площини стержня Mz (θ = 15º), Н*м | -74,118 | -73,981 | 0,18 |
