Ціль:

Визначення напружено-деформованого стану однопрогонової шарнірно опертої плоскої рами з двоскатним ригелем від впливу вертикального рівномірно розподіленого навантаження, зосереджених вертикальних і горизонтальних сил і згинального моменту.

Література:

JC Bianchi, Rapport de la Socotec, Paris, non publie, 1964

Формулювання задачі:

Визначити вертикальне переміщення Z у коньковому вузлі ригеля (точка C), поздовжню N і поперечну силу Q в опорному вузлі лівої стійки (точка A).

Опис розрахункової схеми:

Однопрогонова шарнірно оперта рама з жорстким кріпленням двоскатного ригеля до стійок знаходиться під впливом вертикального рівномірно розподіленого навантаження Pzx на довжині лівого напівпрольоту ригеля 0,5*L, зосередженої вертикальної сили F1 в коньковому вузлі 2 і згинального моменту M у вузлі кріплення ригеля до лівої стійки.

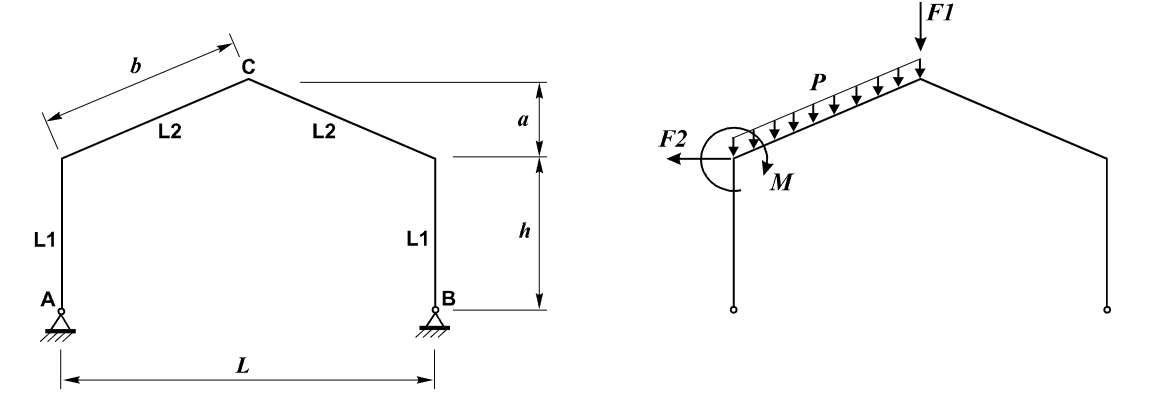

Початкова геометрія аналітичної схеми

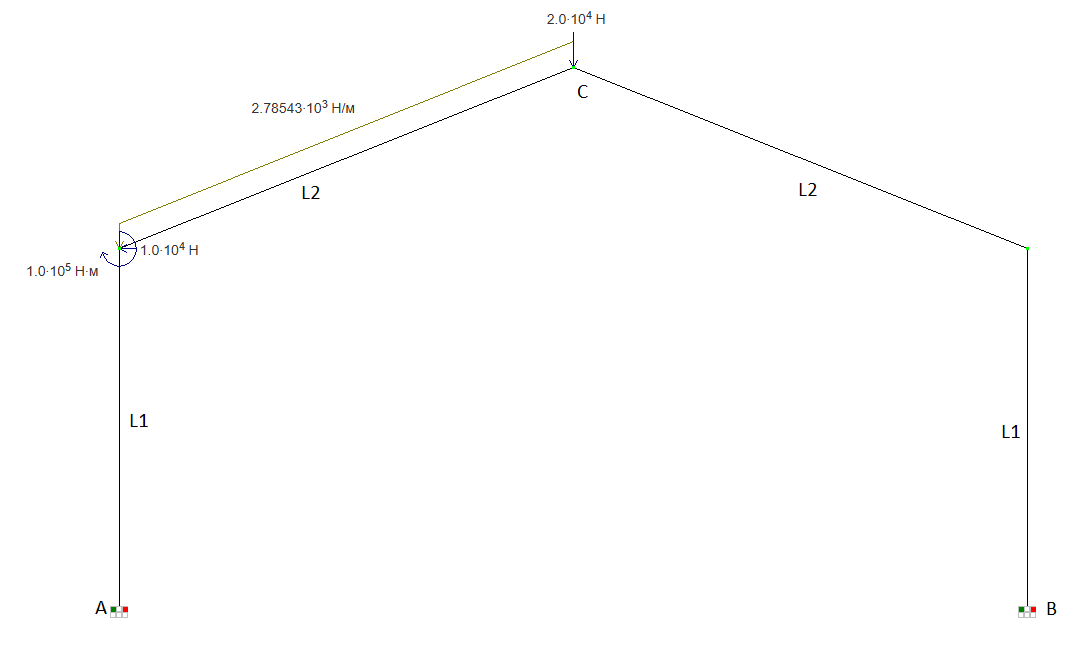

Початкова геометрія СЕ моделі

Початкова геометрія аналітичної схеми
Початкова геометрія СЕ моделі

Геометрія:

Стійки L1:
Висота h = 8 м;
Поздовжня жорсткість EA1 = 1*1010 Н;
Згинальна жорсткість ЕI1 = 10,5*107 Н м2;
Ригель L2:
Довжина прольоту L = 20 м;
Висота підйому a = 4 м;
Довжина ската b = ((0.5∙20.0)2 + 42)0,5;
Поздовжня жорсткість EA2 = 1*1010 Н;
Згинальна жорсткість ЕI2 = 5,25*107 Н м2

Характеристика матеріалу:

Модуль пружності стержнів системи Е = 2,0 * 1011 Па

Навантаження:

Вертикальне рівномірно-розподілене навантаження на довжині лівого напівпрольоту ригеля Pzx = 3*103 Н/м;
Те саме навантаження на довжині лівого ската ригеля Px = 2,78543*103 Н/м;
Зосереджена вертикальна сила в коньковому вузлі ригеля F1 = 2*104 Н;
Зосереджена горизонтальна сила у вузлі кріплення ригеля до лівої стійки F2 = 1*104 Н;
Зосереджений згинальний момент у вузлі кріплення ригеля до лівої стійки М = 1*105 Н*м


Результати розрахунку:

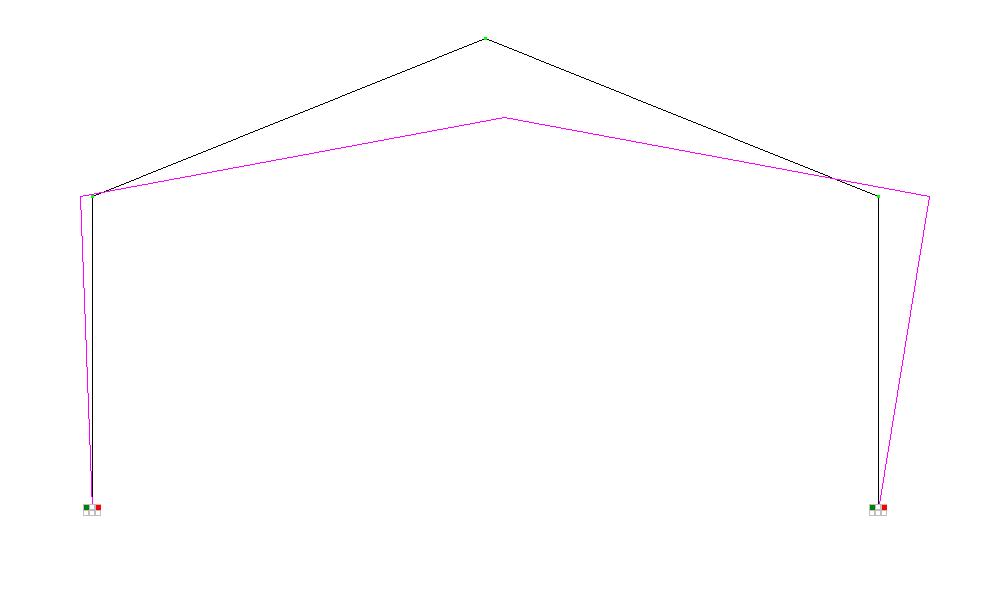

Розрахункова та деформована схеми

Розрахункова та деформована схеми

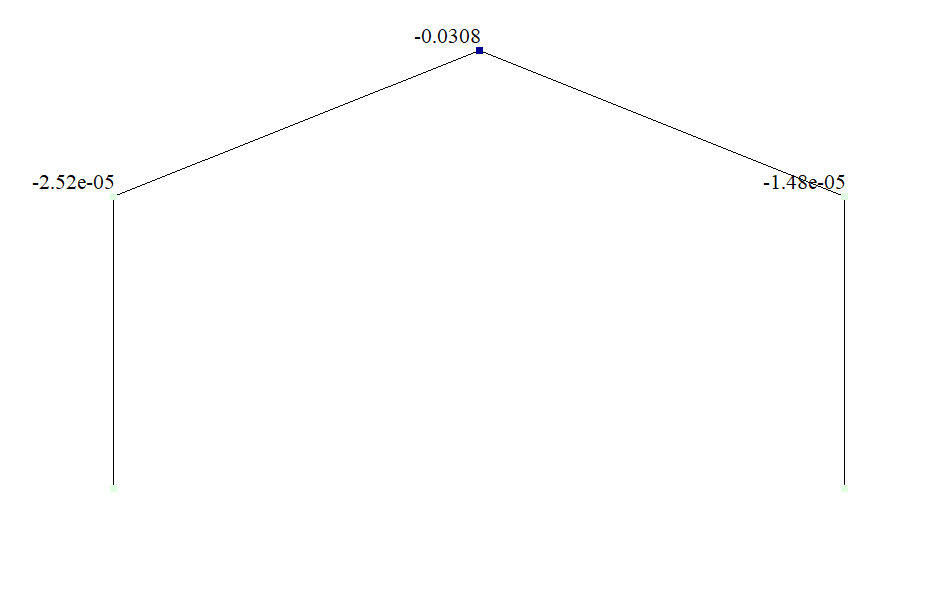

Значення вертикальних переміщень Z (м)

Значення вертикальних переміщень Z (м)

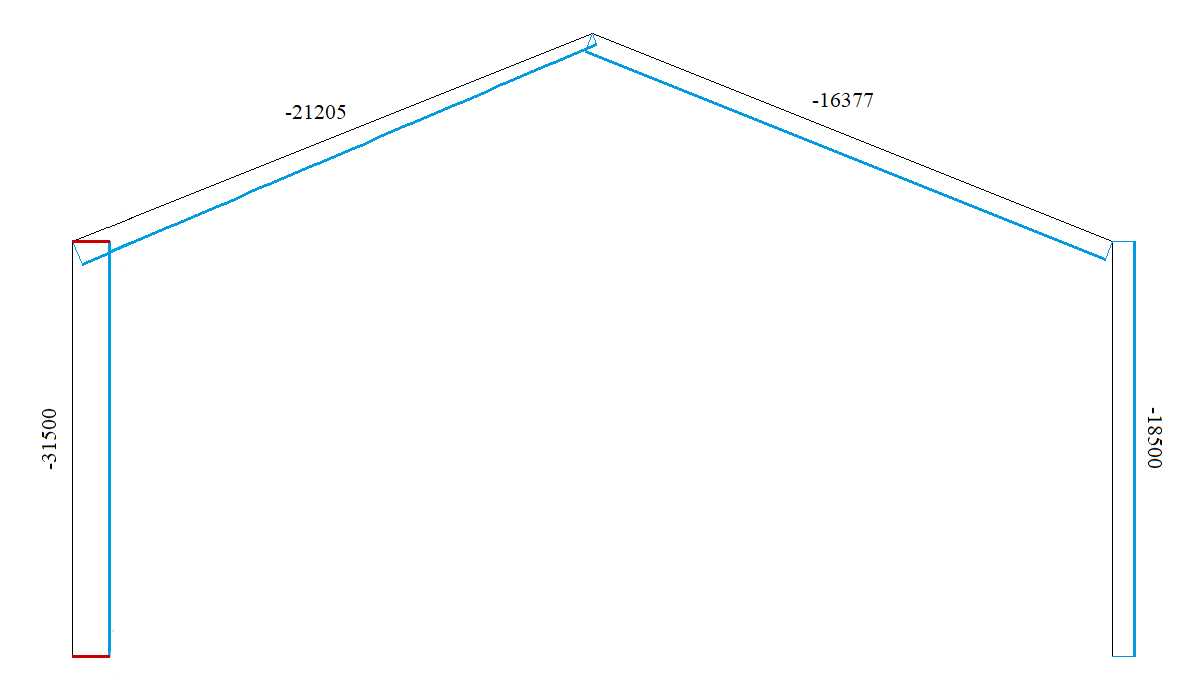

Значення поздовжніх сил N (Н)

Значення поздовжніх сил N (Н)

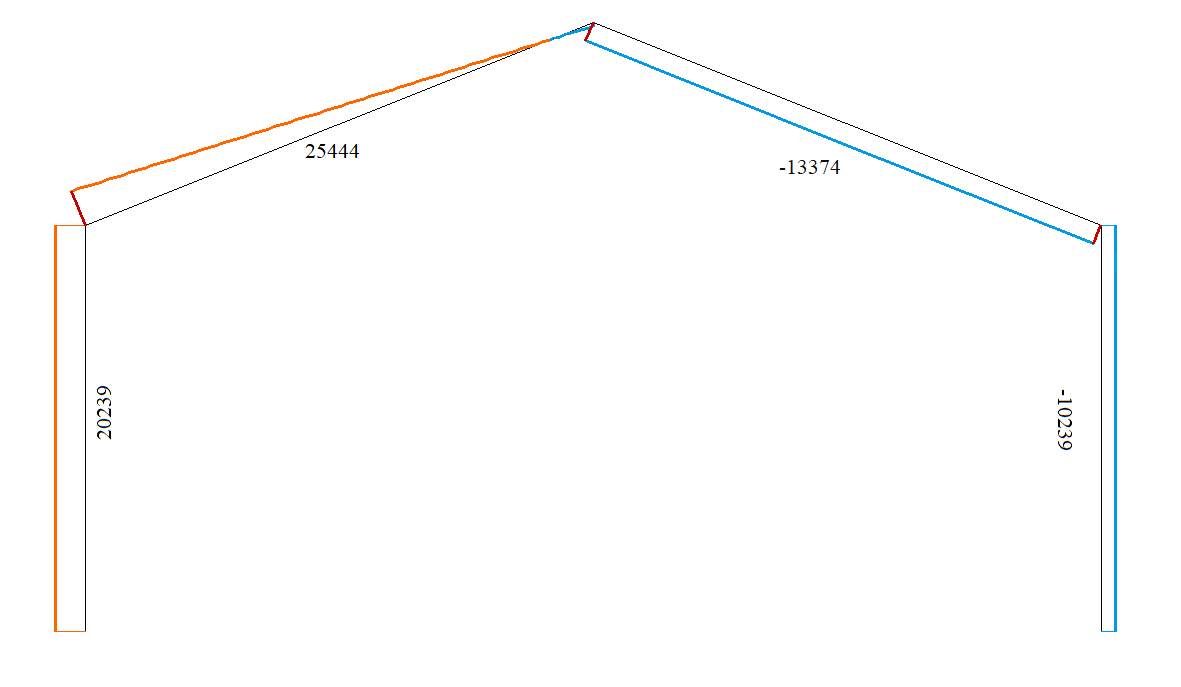

Значення поперечних сил Q(Н)

Значення поперечних сил Q(Н)

Порівняння результатів розрахунку:

Параметри Аналітичне рішення LIRA-FEM Похибка, %
Вертикальне переміщення ZС, м -0,03072 -0,03075 0,1
Поздовжнє зусилля NА, Н -31,500 -31,500 0
Поперечна сила QА, Н 20239,4 20239 0
