Ціль:

Визначення напружено-деформованого стану двопрогонної вільно опертої балки з проміжною податливою опорою під дією зосереджених поперечних сил, розташованих у середині прольотів.

Література:

C. Massonnet, Application des ordinateurs au calcul des structures, Paris, Eyrolles, 1968, p. 233.

Формулювання задачі:

Визначити вертикальне переміщення Z та вертикальну реакцію N проміжної податливої опори, а також згинальний момент M в балці над проміжною податливою опорою (точка B).

Опис розрахункової схеми:

Двопрогоннавільно-обперта балка з проміжною податливою опорою навантажується зосередженими поперечними силами F, розташованими в середині прольотів (на відстані l від крайніх опор).

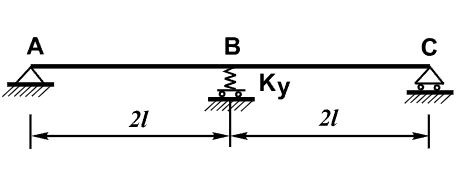

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

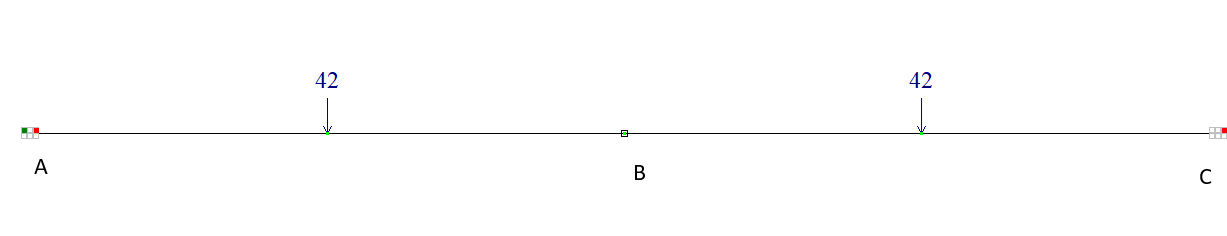

Початкова геометрія СЕ моделі

Початкова геометрія СЕ моделі

Геометрія:

Довжина прольоту балки 2l = 6 м;
Площа поперечного перерізу A = 0,4762 * 10-2 м2;
Момент інерції поперечного перерізу I = 6,3 * 10-4 м4

Характеристика матеріалу:

Модуль пружності Е = 2,1 * 1011 Па;
Жорсткість проміжної податливої опори k = 2,1 * 1011 H/м

Навантаження:

Значення зосереджених поперечних сил F = 42 кН


Результати розрахунку:

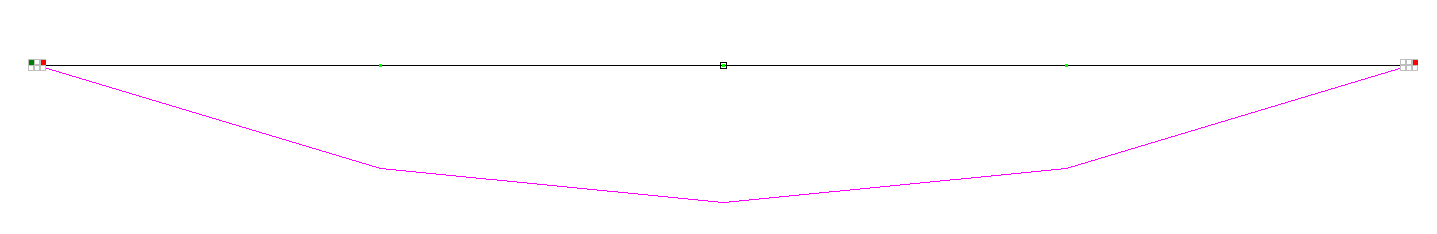

Розрахункова та деформована схема ферми

Розрахункова та деформована схема ферми

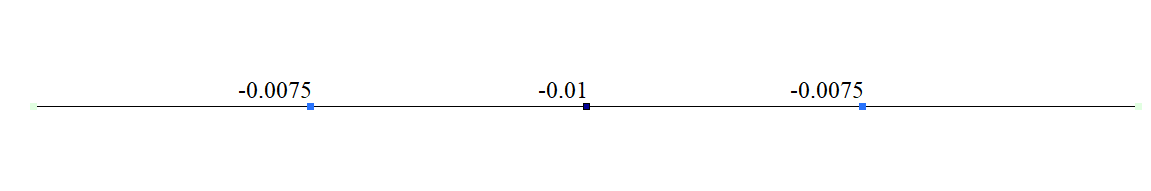

Значення вертикальних переміщень Z(м)

Значення вертикальних переміщень Z(м)

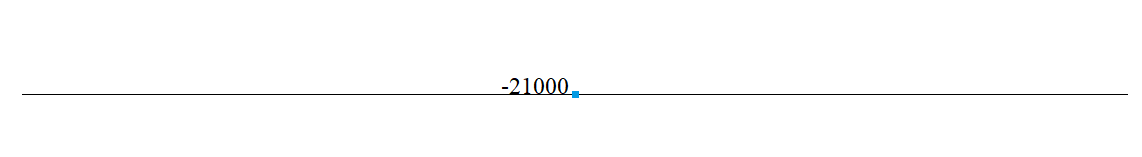

Значення вертикальних опорних реакцій N(Н)

Значення вертикальних опорних реакцій N(Н)

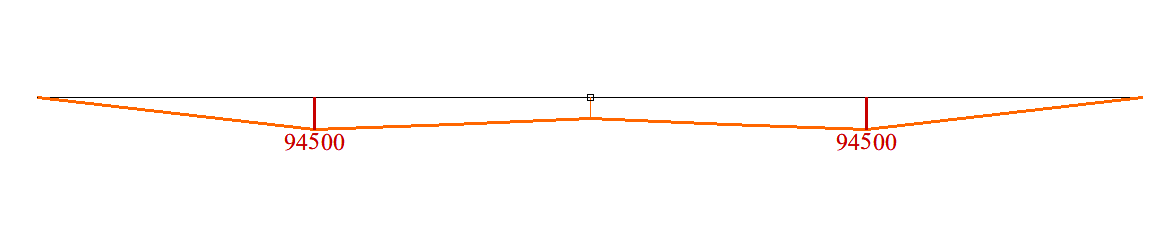

Епюра згинаючого моменту M(кН*м)

Епюра згинаючого моменту M(кН*м)

Порівняння результатів розрахунку:

Параметр Аналітичне рішення LIRA-FEM Похибка, %
Вертикальне переміщення Z(точка В) ,м -0,01 -0,01 0
Вертикальна реакція H (точка B), Н: -21000 -21000 0
Згинаючий момент M(точка B) ,кН*м 63000 63000 0
