Тест 1.28. Балка, защемлена з двох кінців, під дією рівномірно розподіленого навантаження, зосереджених поздовжніх і поперечних сил і згинаючого моменту
Змінено 04.12.2025 | Створено 24.09.2025
Ціль:
Визначення напружено-деформованого стану балки, защемленої з двох кінців, від дії рівномірно розподіленого навантаження, зосереджених поздовжніх та поперечних сил і згинаючого моменту.
Література:
S. Timoshenko, Resistance des materiaux, t.1, Paris, Eyrolles, 1976, p. 26. M. Courtand et P. Lebelle, Formulaire du beton arme, t.2, Paris, Eyrolles, 1976, p. 219.
Формулювання задачі:
Визначити вертикальне переміщення Z, поздовжню силу N і згинаючий момент M в середині прольоту балки (точка G), а також горизонтальну реакцію на лівому кінці H (точка A).
Опис розрахункової схеми:
Балка, защемлена з двох кінців, навантажується рівномірно розподіленим навантаженням P на всій довжині прольоту l, односпрямованими зосередженими поздовжніми силами F1 і F2, розташованими на відстані 0,3l від лівого і правого кінця відповідно, зосередженою поперечною силою F, розташованою на відстані 0,3l від правого кінця і зосередженим згинаючим моментом C, розташованим на відстані 0,3l від лівого кінця.

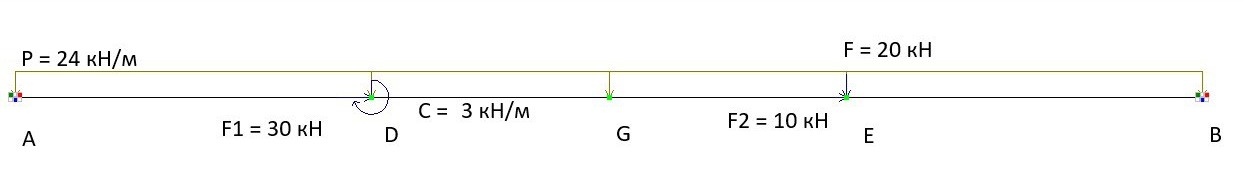

Початкова геометрія аналітичної схеми

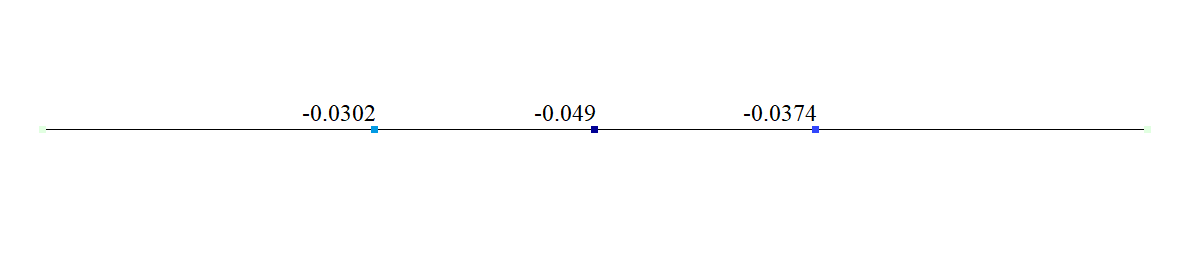

Початкова геометрія СЕ моделі
Геометрія:
Довжина балки L = 1 м;
Момент інерції J = 1,7 * 10-8 м4
Значення рівномірно розподіленого навантаження Р = 24 кН/м.;
Значення зосередженої сили F1 = 30 кН;
Значення зосередженої сили F2 = 10 кН;
Значення зосередженої сили F = 20 кН;
Значення зосередженого згинаючого моменту C = 3 кН
Примітка:
Розрахункова схема – система загального вигляду, 4 стержневі елементи типу 10.
Забезпечення граничних умов на защемлених кінцях досягається за рахунок накладання в'язей (обмежень) за напрямками ступенів свободи: X, Y, Z (лінійні переміщення), UX, UY, UZ (кутові переміщення/повороти). Кількість вузлів у розрахунковій схемі – 5.
