Ціль:
Визначення коефіцієнта запасу стійкості консольного стержня під дією стискаючої сили, прикладеної до вільного кінця.
Література:
Л.Д. Ландау, Е.М. Лифшиц, Теория упругости, М.: Наука, 1987, С. 120.
Формулювання задачі:
Визначити коефіцієнт запасу стійкості консольного стержня.
Опис розрахункової схеми:
Консольний стержень, завантажений поздовжньою стискаючою силою, прикладеною до вільного кінця.
Геометрія:
Довжина L = 10 м;
Площа F = 5*10-6 м2;
Момент інерції I = 5*10-6 м4.
Характеристика матеріалу:
Модуль пружності Е = 2*107 тс/м2.
Граничні умови:
В’язі за всіма ступенями вільності у точці А.
Навантаження:
F = 1 тc.
Примітка:
Задача розв’язується у плоскій постановці (ознака схеми 2 – площина XOZ).
Для опису роботи стержня використаний СЕ 2 – СЕ плоскої рами.
Кількість вузлів: 11. Кількість елементів: 10.
Результати розрахунку:
|
|
|

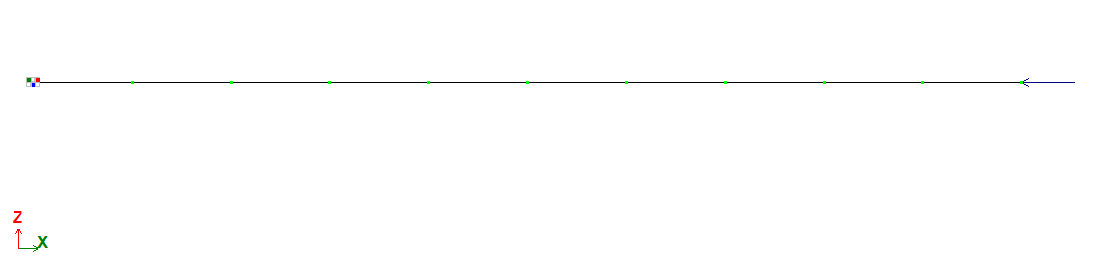

Розрахункова схема
|
|
|
|
Форма втрати стійкості
|
Порівняння результатів розрахунку:
| Навантаження | Шукана величина | Аналітичне рішення | LIRA-FEM | Похибка, % |
| F | Коеф. запасу стійкості | 2,4674 | 2,4674 | 0,000 |
