Напряженно-деформированное состояние круговой защемленной по краям пластины, нагруженной поперечной равномерно распределенной нагрузкой.
С.П. Тимошенко, Пластинки и оболочки. — Москва: ОГИЗ, Гостехиздат, 1948.
Круговая жестко защемленная пластина постоянной толщины нагружается поперечной равномерно распределенной нагрузкой. Определить прогиб Y(G), перемещение uX(G), радиальный Mx и тангенциальный My изгибающие моменты по оси и внешнему контуру пластины.
Расчетная схема – система общего вида. Направление выдачи внутренних усилий – радиально-тангенциальное. Сетка конечных элементов разбита в радиальном направлении от r = 0,00 м до r = 1,2 м с шагом 0,10 м и в тангенциальном направлении с шагом 7,5º.
Внешний радиус пластины R = 1,2 м;
Толщина пластины h = 2*10-2.
Модуль упругости Е = 2*108 Па;
Коэффициент Пуассона ν=0,3.
Обеспечение граничных условий достигается за счет наложения связей по направлениям степеней свободы Z, uX, uY в узлах внешнего контура пластины.
Поперечная равномерно распределенная нагрузка q = 10 кПа.
Задача решается в пространственной постановке (признак схемы 5).
Для построения схемы использованы КЭ 46 и 47 – универсальные КЭ толстой оболочки.
Количество узлов: 481. Количество элементов: 480.
|
Расчетная схема
|
|

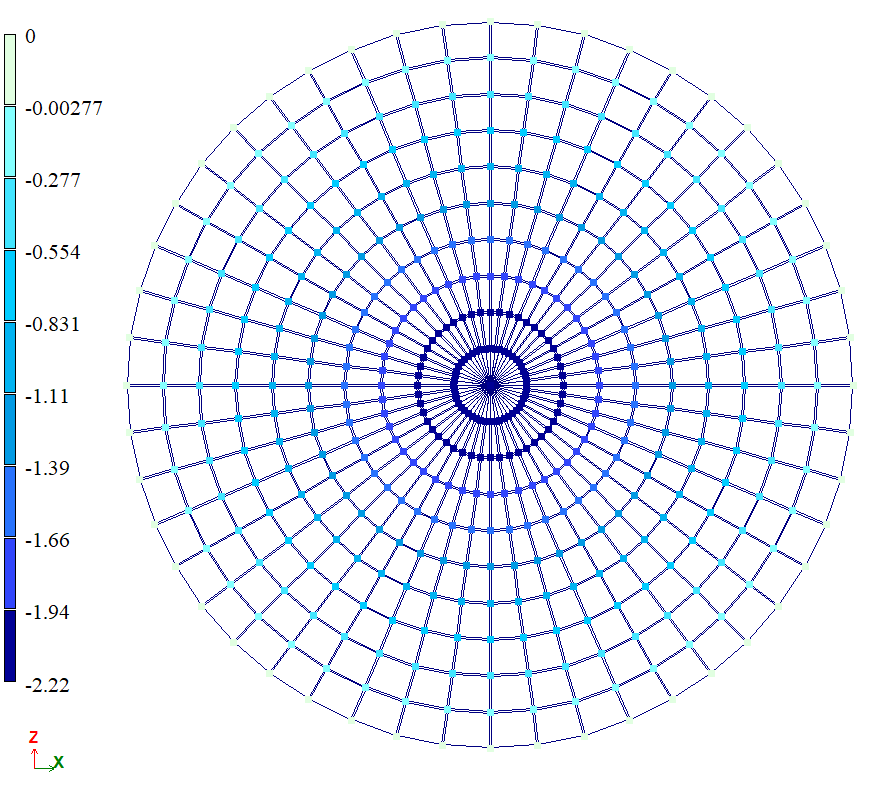

Мозаика перемещений по Y(G), мм
|

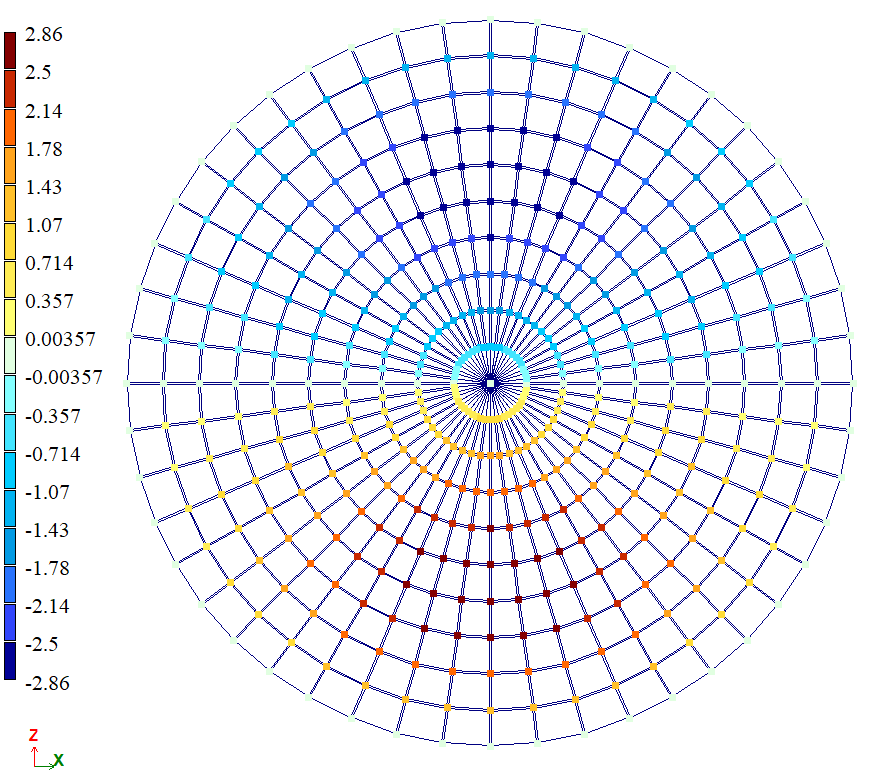

Мозаика перемещений по uX(G), рад*1000
|
|

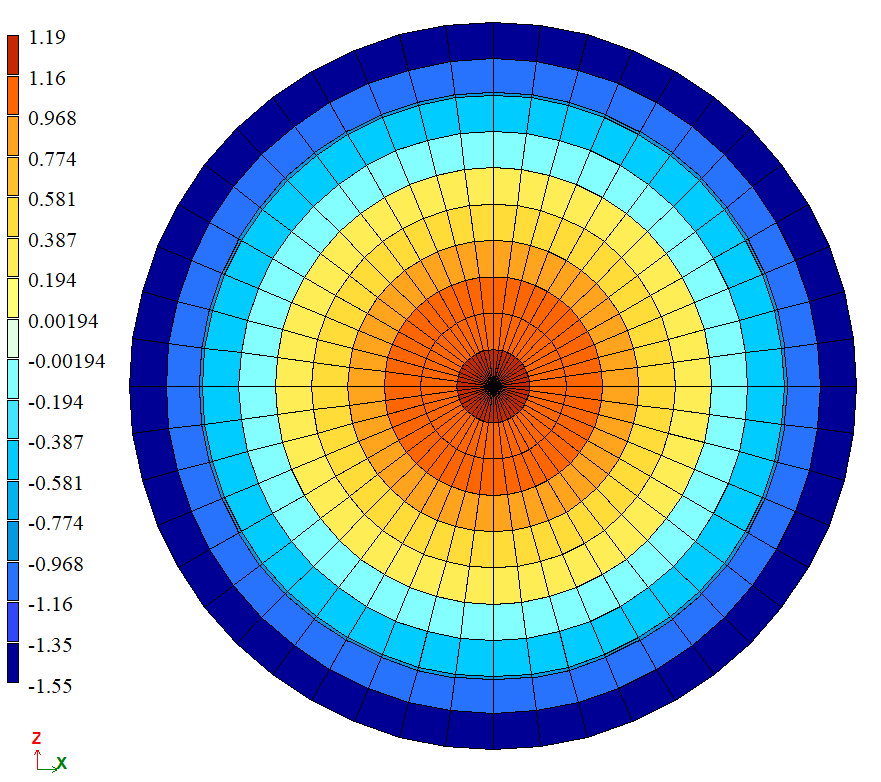

Мозаика напряжений по Mx, кН*м/м
|

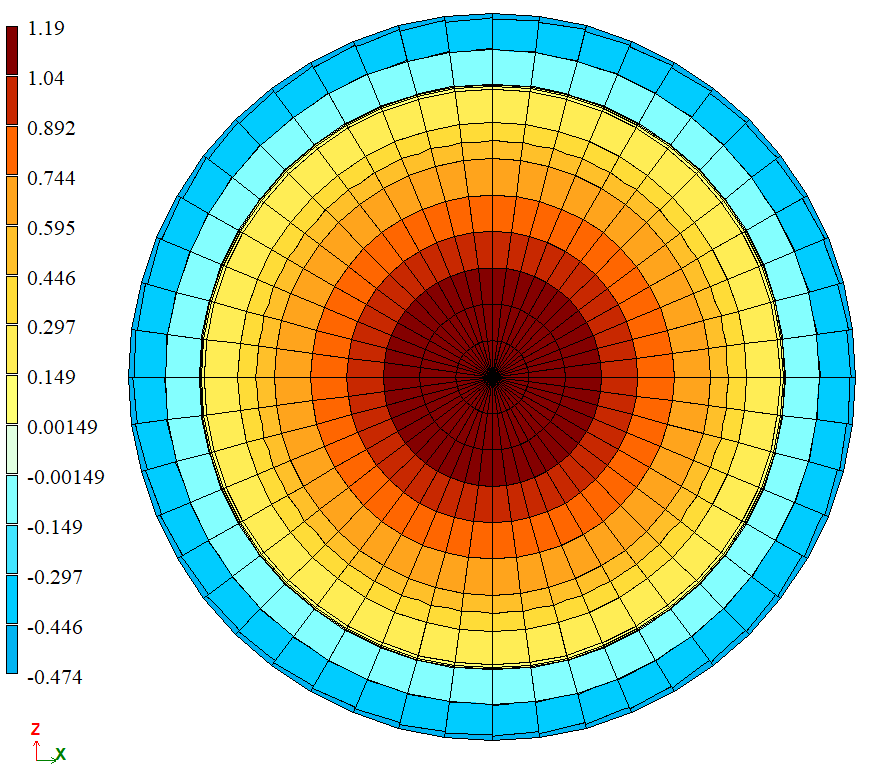

Мозаика напряжений по My, кН*м/м
|
Прогиб Y(G), перемещение uX(G), радиальный Mx и тангенциальный My изгибающие моменты по оси пластины могут быть вычислены по следующим формулам:
Прогиб Y(G), перемещение uX(G), радиальный Mx и тангенциальный My изгибающие моменты по внешнему контуру пластины могут быть вычислены по следующим формулам:
Без дополнительных узлов по сторонам:
| Параметр | По оси пластины | ||
| Теория | LIRA-FEM | Погрешность, % | |
| Y(G), мм | -2,211 | -2,352 | 6,38 |
| uX(G), рад*1000 | 0,000 | 0,000 | - |
| Mx, кН*м/м | 1,170 | 1,257 | 7,44 |
| My, кН*м/м | 1,170 | 1,195 | 2,14 |
| Параметр | По внешнему контуру пластины | ||
| Теория | LIRA-FEM | Погрешность, % | |
| Y(G), мм | 0,000 | 0,000 | - |
| uX(G), рад*1000 | 0,000 | 0,239 | - |
| Mx, кН*м/м | -1,800 | -1,628 | 9,56 |
| My, кН*м/м | -0,540 | -0,421 | 22,04 |
С использованием дополнительных узлов по сторонам:
| Параметр | По оси пластины | ||
| Теория | LIRA-FEM | Погрешность, % | |
| Y(G), мм | -2,211 | -2,416 | 9,27 |
| uX(G), рад*1000 | 0,000 | 0,000 | - |
| Mx, кН*м/м | 1,170 | 1,268 | 8,38 |
| My, кН*м/м | 1,170 | 1,178 | 0,68 |
| Параметр | По внешнему контуру пластины | ||
| Теория | LIRA-FEM | Погрешность, % | |
| Y(G), мм | 0,000 | 0,000 | - |
| uX(G), рад*1000 | 0,000 | 0,203 | - |
| Mx, кН*м/м | -1,800 | -1,637 | 9,06 |
| My, кН*м/м | -0,540 | -0,426 | 21,11 |
