Ціль:

Визначення напружено-деформованого стану системи, який представляє собою абсолютно жорстку і міцну балку на трьох нелінійно пружних підвісках.

Література:

B. Halphen et J. Salencon, Elastoplasticité, Presses de l’ENPC.

Формулювання задачі:

Визначити переміщення балки і зусилля у підвісках.

Опис розрахункової схеми:

Абсолютно жорстка балка на трьох пружно-пластичних підвісках, завантажена зосередженою силою.

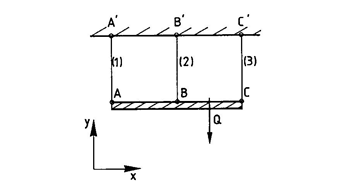

Початкова геометрія аналітичної схеми

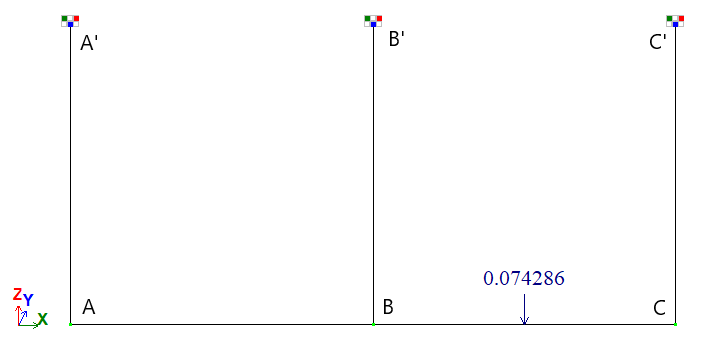

Початкова геометрія СЕ моделі

а

б


Початкова геометрія: а - аналітичної схеми; б - СЕ моделі

Геометрія:

Довжина підвісів AA’ = ВВ’ = СС’ = 1 м;
Відстань між підвісами AВ = ВС = 1 м;
Площа поперечного перерізу підвісів S = S(1) = S(2) = S(3) = 10-4 м2.

Характеристика матеріалу:

Балка:
Абсолютно жорсткий стержень (Модуль пружності Е = 1 * 109 кПа)

Діаграма роботи підвісів:
Закон нелінійного деформування 14 – кусочно-лінійний закон деформування

Напруження зміни модуля пружності σY = 400 МПа;
Модуль пружності на першій ділянці роботи Е = 2,1 * 105 МПа;
Модуль пружності на другій ділянці роботи ЕТ = 0,25 * 106 МПа.

Графік нелінійної роботи матеріалу

Графік нелінійної роботи матеріалу

Граничні умови:

Жорстке защемлення в точках А’, B’, C’.

Навантаження:

Зосереджена сила Q = (13/7)σYS, МН прикладена в середині прольоту ВС.

Результати розрахунку:

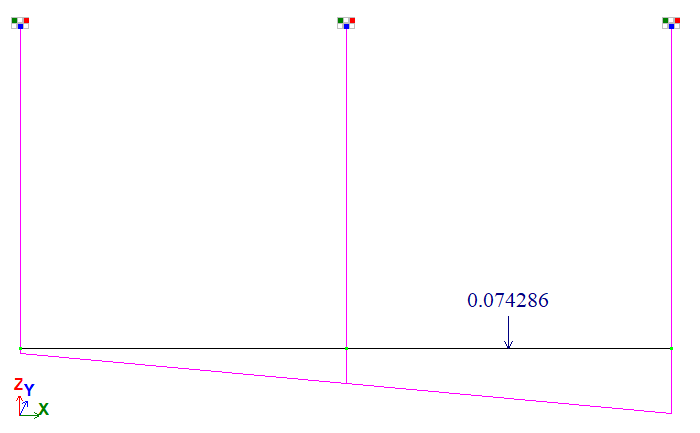

Розрахункова і деформована схеми

Розрахункова і деформована схеми

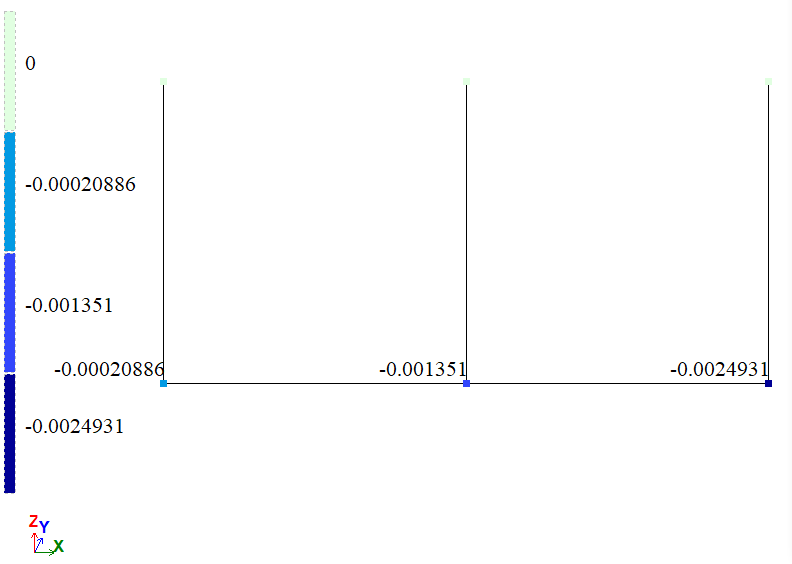

Мозаїка вертикальних переміщень Z (δ), м

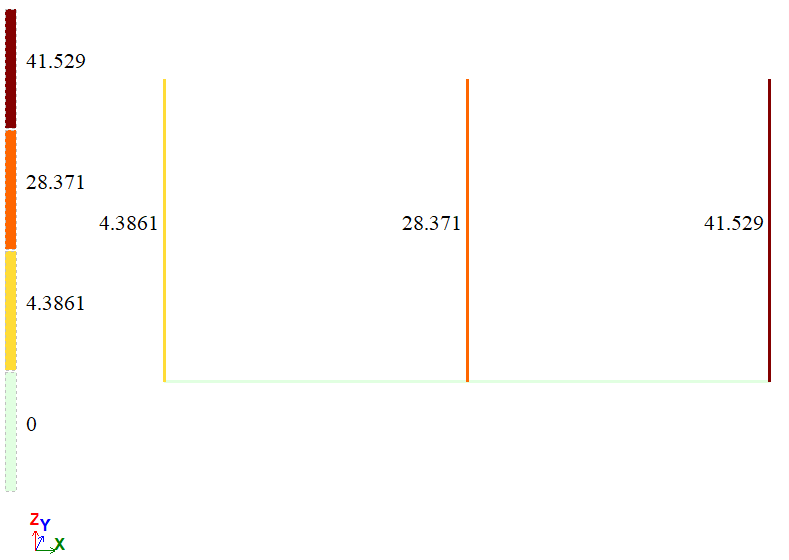

Мозаїка зусиль у підвісках N, кН

Мозаїка вертикальних переміщень Z (δ), м

Мозаїка зусиль у підвісках N, кН

Порівняння результатів розрахунку:

Шукана величина Точка Аналітичне рішення LIRA-FEM Похибка, %
δ, м А 1,995 * 10-4 2,089 * 10-4 4,4998
В 13,696 * 10-4 13,51 * 10-4 1,3581
С 25,397 * 10-4 24,931 * 10-4 1,8349
N, кН А 4,16 4,386 5,1528
В 28,762 28,371 1,3594
С 41,333 41,529 0,472
