Ціль:

Визначення напружено-деформованого стану балки, защемленої з двох кінців, від дії рівномірно розподіленого навантаження, зосереджених поздовжніх та поперечних сил і згинаючого моменту.

Література:

С.П. Тимошенко, Опір матеріалів, тому перший: Елементарна теорія та завдання, Москва, Наука, 1965, стор.35.

Формулювання задачі:

  Визначити нормальні напруги у поперечних перерізах стрижнів системи.

Опис розрахункової схеми:

  Система складається з двох співвісних горизонтальних стрижнів квадратного поперечного перерізу, жорстко з'єднаних у загальному вузлі та жорстко защемлених протилежними вузлами.

  Система піддається дії від зміни температури Δt щодо температури збирання.

Початкова геометрія аналітичної схеми

Початкова геометрія аналітичної схеми

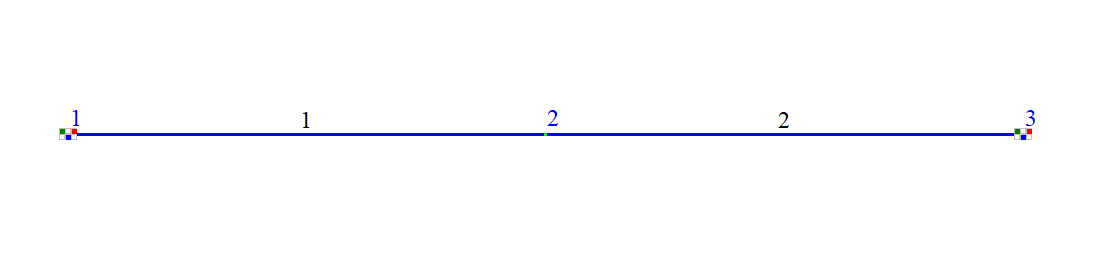

Початкова геометрія СЕ моделі

Початкова геометрія СЕ моделі

Геометрія:

Довжина лівого стержня L1 = 100 см;
Довжина правого стержня L2 = 100 см;
Площа поперечного перерізу лівого стержня F1 = 1,0 см Площа поперечного перерізу лівого стержня F2 = 2,0 см

Характеристика матеріалу:

Модуль пружності сталі Еs = 2,0 * 106 кг/см2;
Коефіцієнт лінійного температурного розширення сталі αs = 1,25 * 10-5 1/ ºC

Навантаження:

Зміна температури системи  Δt = 60 ºC


Результати розрахунку:

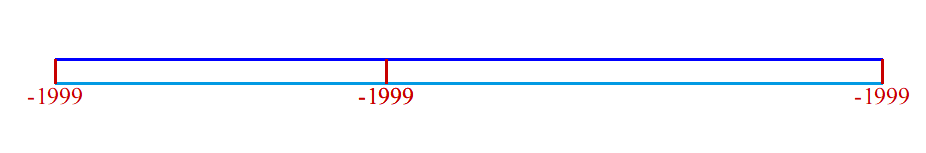

Епюра поздовжніх сил N (кг)

Епюра поздовжніх сил N (кг)

Аналітичне рішення:

При аналітичному рішенні нормальні напруження у поперечних перерізах стержнів системи визначаються за наступними формулами:

Порівняння результатів розрахунку:

Параметр Аналітичне рішення LIRA-FEM Похибка, %
норм. напруження σ (лівий стрижень), кг/см2 -2000 -1999 0
норм. напруження σ (лівий стрижень), кг/см2 -1000 -1000 0
