Нерідко монолітні з/б плити мають конфігурацію, що істотно відрізняється від тривіального прямокутника. У цих випадках актуальним стає питання про напрямок осей для результатів армування.

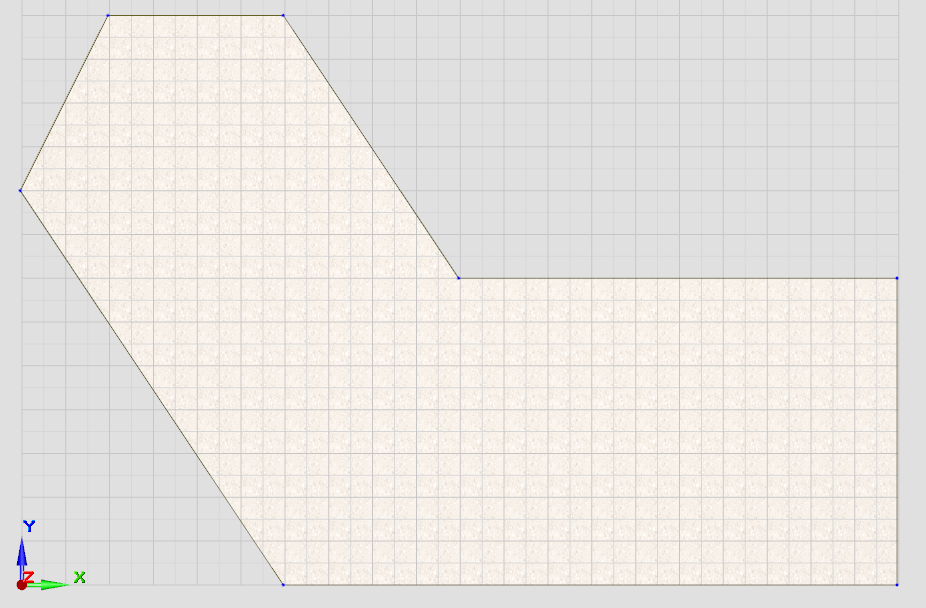

Розглянемо простий, але характерний приклад конфігурації плити (рис. 1).
Для плити такої форми цілком резонним буде бажання конструктора умовно розділити її на дві частини, в кожній з яких розміщувати арматурні стержні паралельно грані плити.

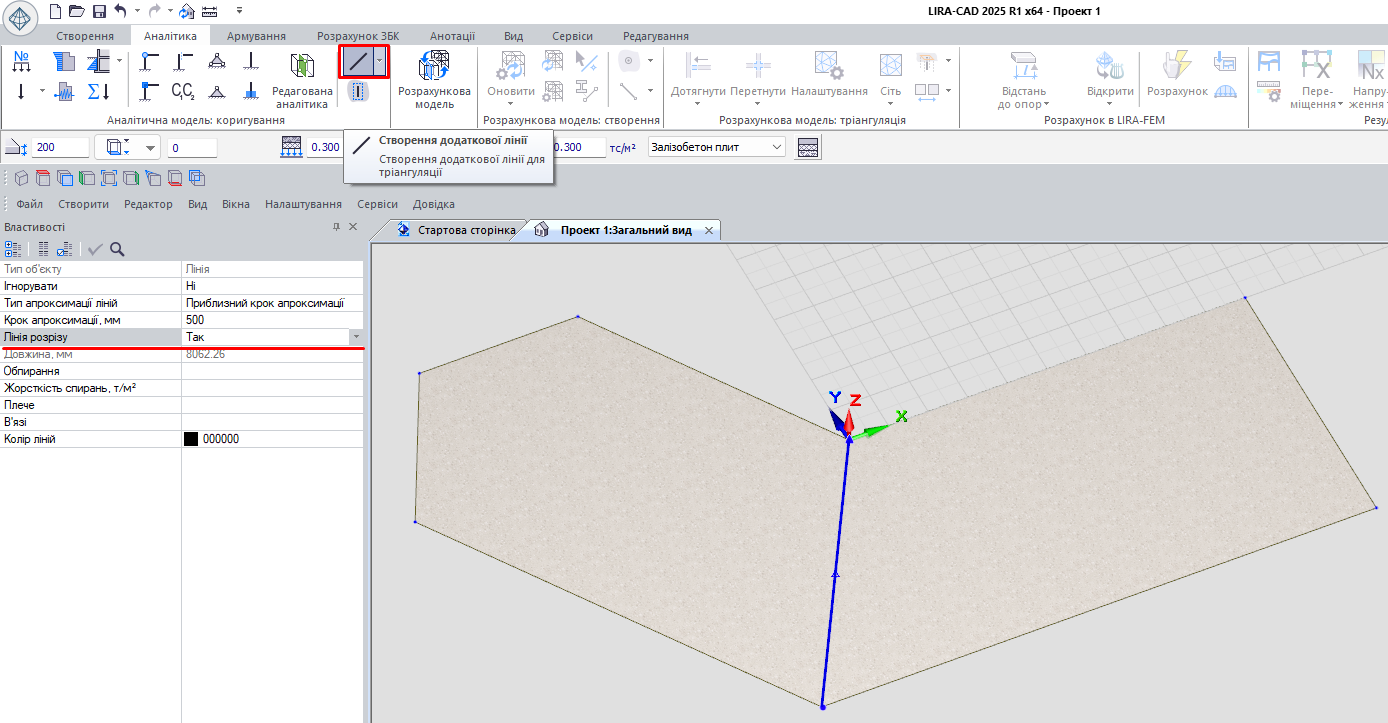

Щоб змоделювати таке розміщення арматури, потрібно виконати наступні дії:

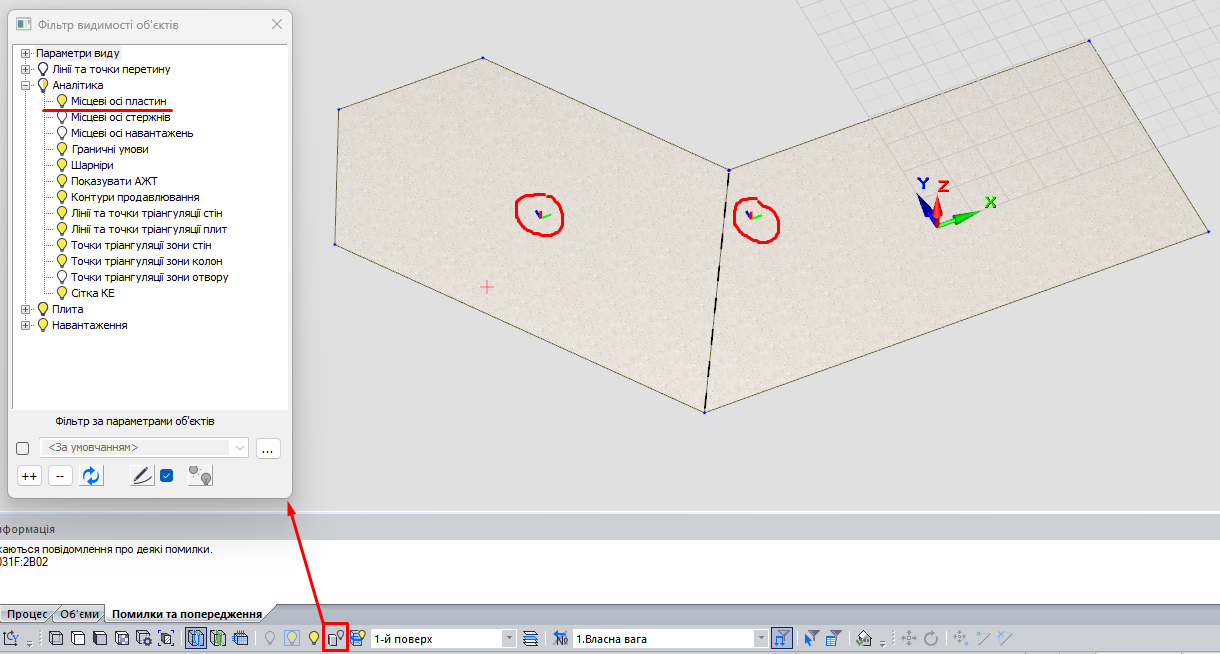

Далі, щоб побачити поточний напрямок осей, потрібно увімкнути їх візуалізацію, використовуючи Фільтр видимості об'єктів (рис. 3).
Місцеві осі пластин позначені графічно у вигляді триколірних реперів. Ці об'єкти можна виділяти, вказуючи за допомогою миші, а потім переносити і повертати за допомогою локатора, використовуючи їхні контрольні точки. Слід надати місцевим осям бажаного напрямку (див. рис. 4).

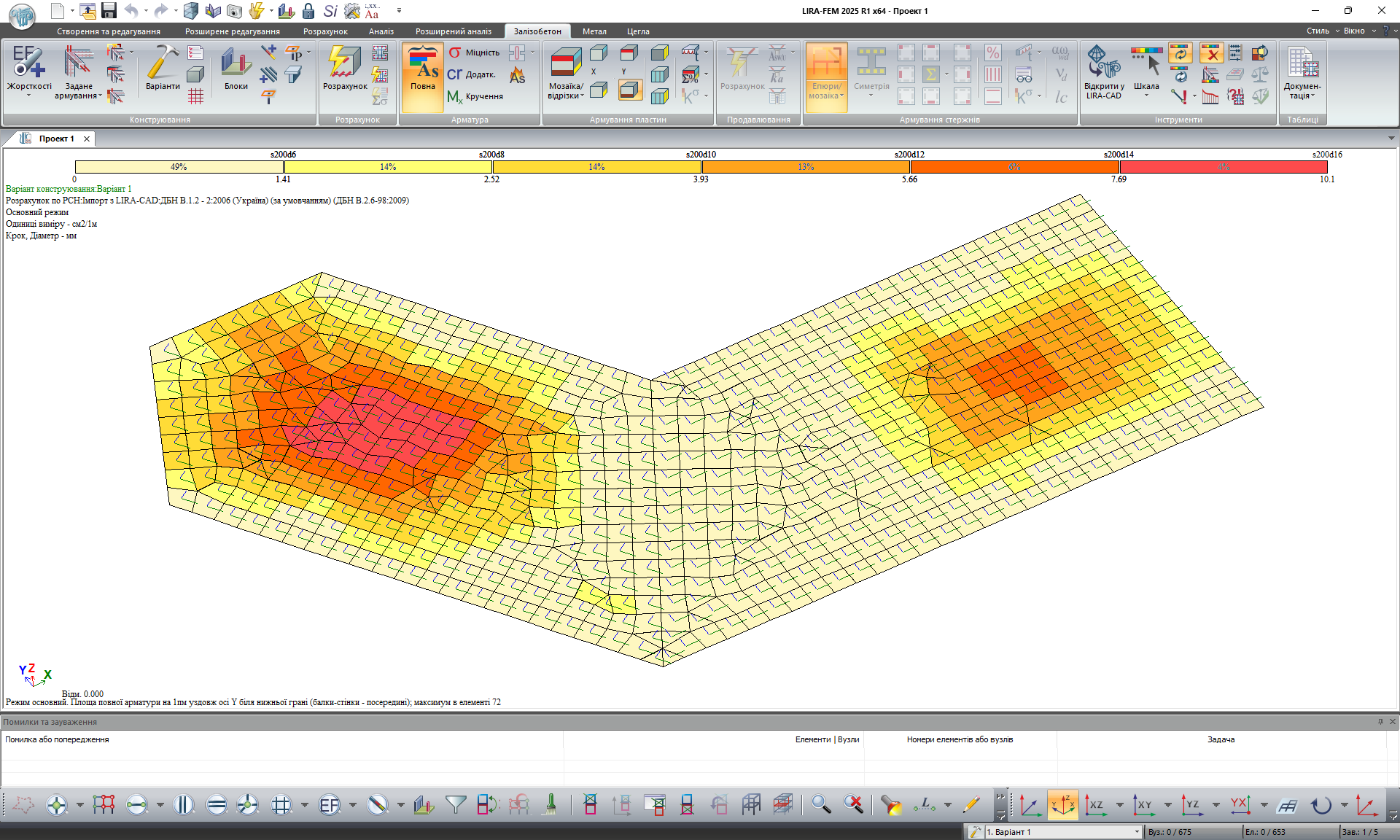

Далі, як зазвичай, переходимо до розрахункової моделі. Виконуємо перетин, потім тріангуляцію і відкриваємо отриману розрахункову схему в LIRA-FEM, де після розрахунку отримуємо мозаїку армування (рис. 5).
Потім за допомогою файлу формату *.asp
результати армування передаються в LIRA-CAD, де можуть бути використані для конструювання арматури в плиті. Під час розміщення ділянок додаткової арматури автоматично враховується напрямок осей для результатів. Перша введена точка під час завдання прямокутної області визначає, звідки буде отримано напрямок розкладки арматурних стрижнів.

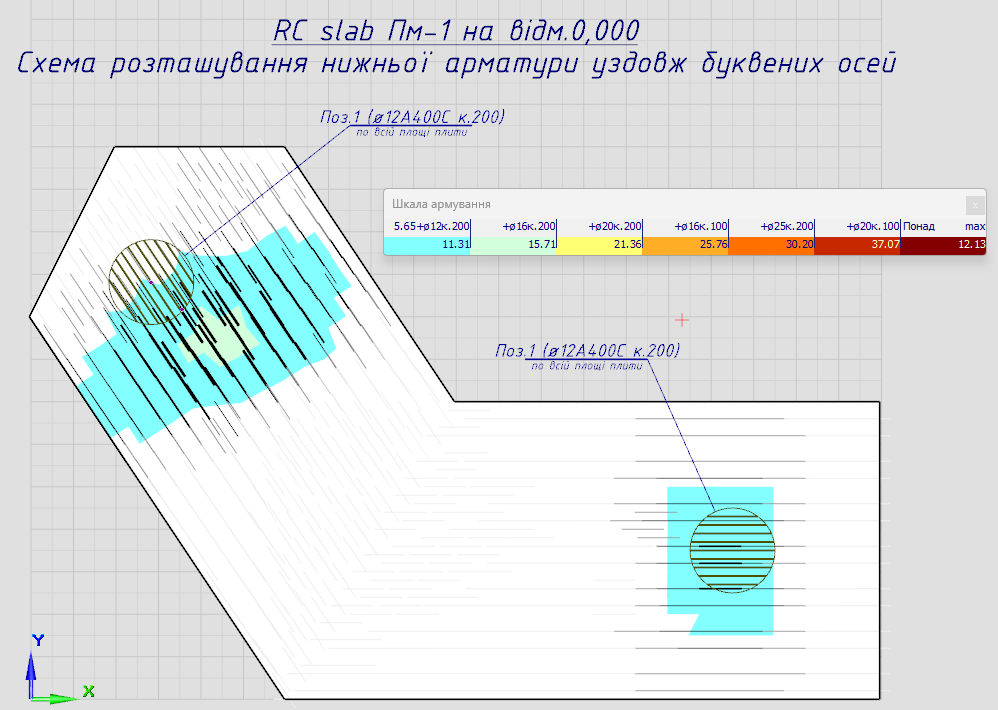

Опція Напрямок стержнів на панелі Результати армування вкладки стрічки Армування вмикає/вимикає візуалізацію напрямку стержнів на схемі армування плити. Товщина ліній, що показують напрямок, приблизно позначає інтенсивність необхідного за розрахунком армування (див. рис. 6).
