Цель:
Проверка распознавания недепланированного сечения открытого типа.
Формулировка задачи:
Для тонкостенного поперечного сечения с формой в виде лепестка проверить правильность распознавания недепланируемости.
Координаты точек (x; y), мм:
|
1 (40; 55) |
|
|
|
|

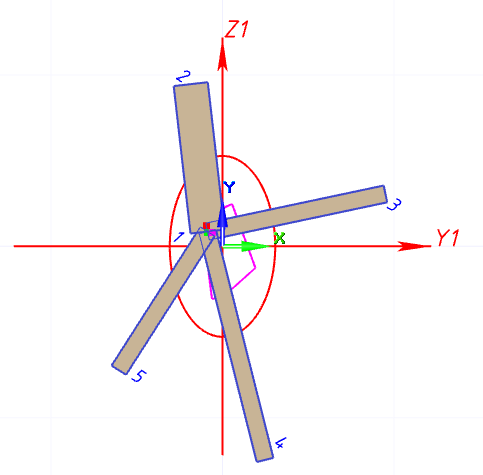

Модель в Конструкторе сечений
|
Примечание:
Шаг триангуляционной сетки 10 мм.
Сравнение результатов расчета:
| Параметр | Теория | LIRA-FEM | Погрешность, % |
| Секториальный момент инерции, Iw см6 | 0 | 5,399 | - |
Скачать пример
