Цель:

Определение напряженно-деформированного состояния консольного стержня сильно изогнутого в плоскости действия нагрузки.

Литература:

Л.Д. Ландау, Е.М. Лифшиц. Теория упругости, М.: Наука, 1987, С. 106.

Формулировка задачи:

Определить перемещение свободного конца консольного стержня и изгибающий момент в жестком закреплении.

Описание расчетной схемы:

Сильно изгибающийся консольный стержень нагруженный сосредоточенной силой на свободном конце.

Начальная геометрия

Начальная геометрия

Геометрия:

Вылет консоли L = 10 м;
Площадь поперечного сечения A = 0,05 м2;
Момент инерции поперечного сечения I = 5*10-6 м4.

Характеристика материала:

Модуль упругости Е = 2*107 тс/м2.

Граничные условия:

Связи по всем степеням свободы в точке А.

Нагрузки:

F = 4 тс.

Результаты расчета:

Расчетная схема, вариант 1

Эпюра изгибающих моментов, вариант 1

Расчетная схема, вариант 1
Эпюра изгибающих моментов, вариант 1

Мозаика вертикальных перемещений, вариант 1

Мозаика горизонтальных перемещений, вариант 1

Мозаика вертикальных перемещений, вариант 1
Мозаика горизонтальных перемещений, вариант 1

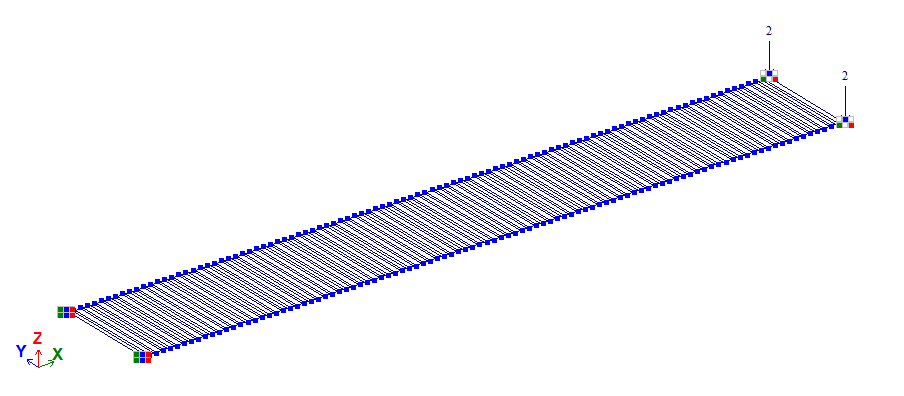

Расчетная схема, вариант 2

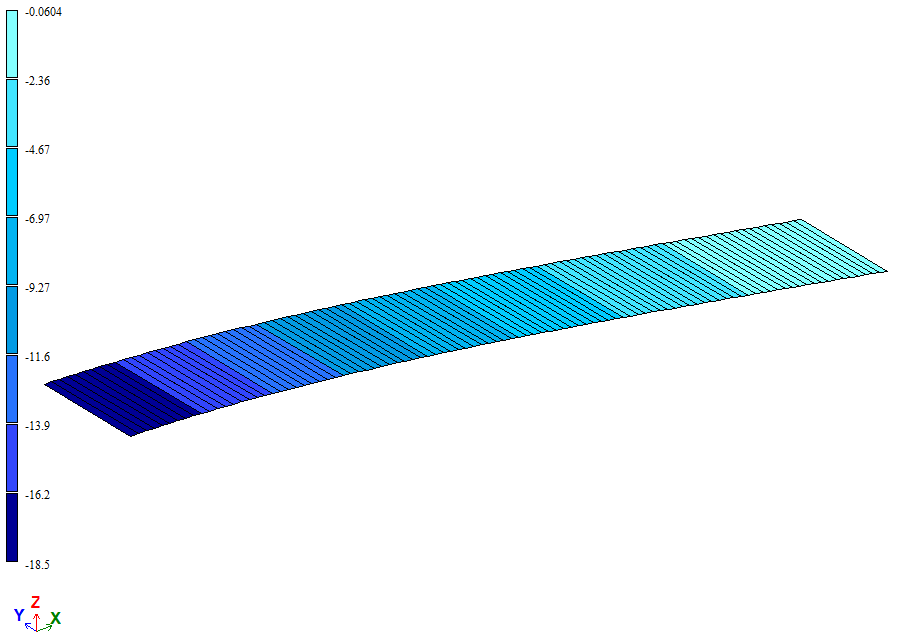

Мозаика изгибающих моментов на 1 м.п. пластины, вариант 2

Расчетная схема, вариант 2
Мозаика изгибающих моментов на 1 м.п. пластины, вариант 2
(при ширине пластины b=1,4434 м момент в жестком закреплении М=26.7 тс*м)

Мозаика вертикальных перемещений, вариант 2

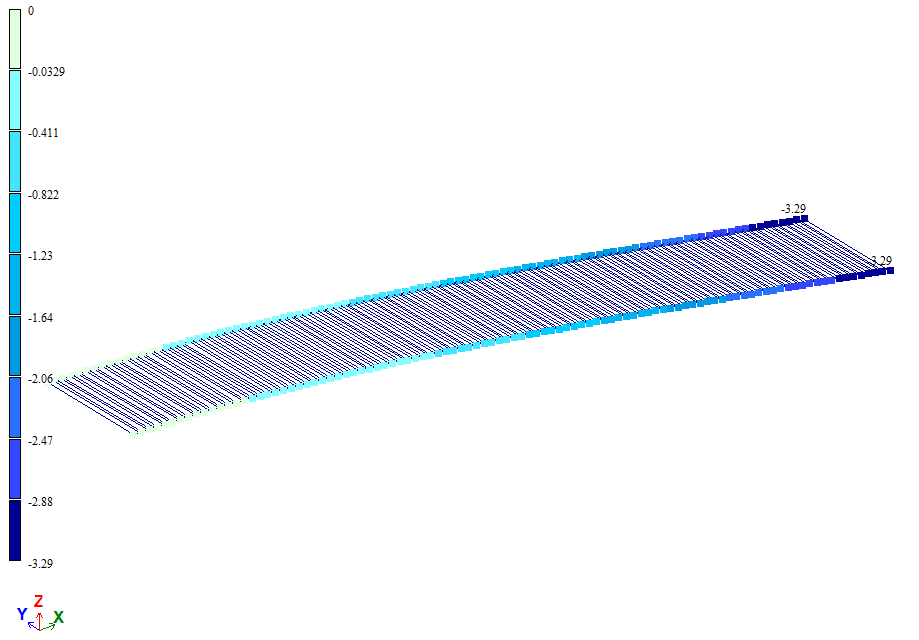

Мозаика горизонтальных перемещений, вариант 2

Мозаика вертикальных перемещений, вариант 2
Мозаика горизонтальных перемещений, вариант 2

Сравнение результатов расчета:

Точка Искомая величина Аналитическое решение LIRA-FEM Погрешность, %
Вариант 1 Вариант 2 Вариант 1 Вариант 2
B uB, м -3,29 -3,29 -3,29 0 0
B wB, м -6,7 -6,71 -6,71 0,15 0,15
A MA, тс*м -26,8 -26,9 -26,7 0,37 0,37

Скачать пример
